ماسفت IPP60R165CP – تکنولوژی CoolMOS™ CP

بررسی تخصصی ترانزیستور قدرت کم‌مصرف

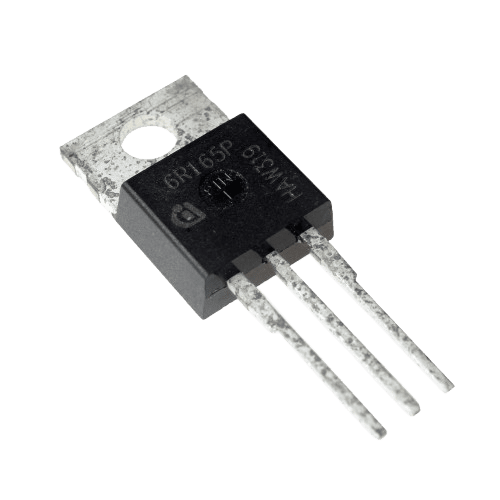

ماسفت IPP60R165CP یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی CoolMOS™ CP است که توسط شرکت Infineon تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: CoolMOS™ CP

• ولتاژ درین-سورس: 600V

• جریان درین پیوسته: 11A (در 25°C)

• جریان درین پالسی: 44A

• مقاومت درین-سورس روشن: 165mΩ (در Vgs=15V)

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 75W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1100pF

• بار گیت (Qg): 35nC

• شارژ گیت-سورس (Qgs): 9nC

• ظرفیت خازنی خروجی (Coss): 70pF

ویژگی‌های منحصر به فرد CoolMOS™ CP

✅ مزایای تکنولوژی CP

• تعادل عالی بین Rds(on) و Qg

• تلفات سوئیچینگ پایین

• دیود بدن با بازیابی سریع

• پایداری حرارتی خوب

• قیمت بسیار مقرون به صرفه

📊 مشخصات پیشرفته

• فرکانس کاری تا 100kHz

• تلفات هدایت بهینه

• پاسخ سوئیچینگ مناسب

• مناسب برای کاربردهای کم‌توان و متوسط

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ کم‌توان (SMPS)

• مبدل‌های Flyback

• مبدل‌های Forward

• منابع تغذیه اداری و مصرفی

• درایورهای LED

• شارژرهای الکترونیکی

• سیستم‌های کنترل صنعتی کوچک

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 1A

• مقاومت گیت: 4.7-22Ω

• سرعت سوئیچینگ بهینه: 50-80kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 1.5°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• از مقاومت گیت مناسب استفاده کنید

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس کافی

• خازن‌های بای‌پس سرامیکی با ESR پایین

• هیت‌سینک کوچک برای کار در توان کامل

• مدار snubber ساده برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 15ns

• زمان افزایش (tr): 30ns

• زمان تأخیر خاموش شدن (td(off)): 50ns

• زمان سقوط (tf): 25ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 30μJ

• انرژی خاموش شدن (Eoff): 15μJ

• انرژی بازیابی معکوس (Err): 5μJ

برنامه‌های کاربردی خاص

طراحی مبدل Flyback

• فرکانس کاری: 65-100kHz

• ولتاژ ورودی: 85-265VAC

• قدرت خروجی: تا 200W

• راندمان: >90%

طراحی مبدل Forward

• فرکانس کاری: 50-80kHz

• ولتاژ ورودی: 300-400VDC

• قدرت خروجی: تا 150W

• راندمان: >92%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات EMC/EMI

• فیلتر EMI پایه

• خازن‌های X/Y برای کاهش نویز

• طراحی زمین‌سازی مناسب

• استفاده از فریت بید در صورت نیاز

جمع‌بندی نهایی

IPP60R165CP یک ماسفت Superjunction با عملکرد عالی برای کاربردهای کم‌توان و متوسط است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• تعادل عالی بین قیمت و عملکرد

• تلفات سوئیچینگ پایین

• قابلیت اطمینان بالا

• مناسب برای فرکانس‌کاری متوسط

• دیود بدن با کارایی خوب

💰 مقرون به صرفه برای

• منابع تغذیه مصرفی

• شارژرهای الکترونیکی

• درایورهای LED

• منابع تغذیه اداری

• سیستم‌های کنترل صنعتی کوچک

این قطعه برای طراحانی که به دنبال کارایی خوب، قابلیت اطمینان و هزینه بهینه در کاربردهای کم‌توان و متوسط هستند، انتخابی ایده‌آل محسوب می‌شود.
