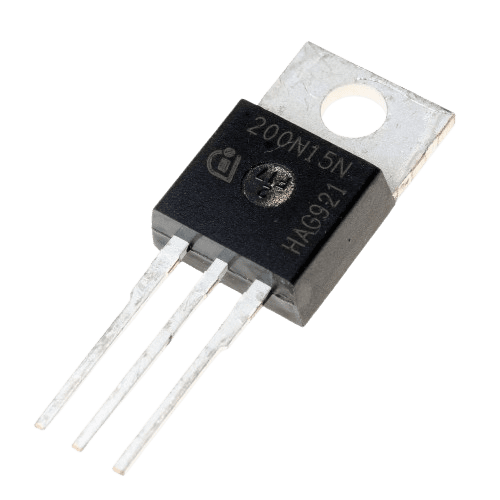

ماسفت IPP200N15N3 – تکنولوژی OptiMOS™ 3

بررسی تخصصی ترانزیستور قدرت فوق‌پرانتوان

ماسفت IPP200N15N3 یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی OptiMOS™ 3 است که توسط شرکت Infineon تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: OptiMOS™ 3

• ولتاژ درین-سورس: 150V

• جریان درین پیوسته: 200A (در 25°C)

• جریان درین پالسی: 800A

• مقاومت درین-سورس روشن: 2.0mΩ (0.002Ω) در Vgs=10V

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±20V

• توان مجاز: 500W

• دمای اتصال: -55°C تا +175°C

• ظرفیت خازنی ورودی (Ciss): 12000pF

• بار گیت (Qg): 250nC

• شارژ گیت-سورس (Qgs): 65nC

• ظرفیت خازنی خروجی (Coss): 2500pF

ویژگی‌های منحصر به فرد OptiMOS™ 3

✅ مزایای تکنولوژی OptiMOS™ 3

• کمترین مقاومت Rds(on) در کلاس خود

• جریان درین فوق‌العاده بالا

• سوئیچینگ بسیار سریع

• پایداری حرارتی استثنایی

• قابلیت اطمینان بسیار بالا

📊 مشخصات پیشرفته

• فرکانس کاری تا 300kHz

• تلفات هدایت بی‌نظیر

• پاسخ سوئیچینگ فوق‌سریع

• مناسب برای کاربردهای فوق‌پرانتوان

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• مبدل‌های DC-DC فوق‌پرانتوان

• منابع تغذیه سرور و دیتاسنتر

• سیستم‌های توزیع قدرت صنعتی

• درایورهای موتور DC فوق‌پرانتوان

• سیستم‌های جوشکاری صنعتی

• مبدل‌های Synchronous Buck پرتوان

• سیستم‌های انرژی خورشیدی صنعتی

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 10V-12V توصیه می‌شود

• جریان درایور پیک: حداقل 6A

• مقاومت گیت: 0.5-2Ω

• سرعت سوئیچینگ بهینه: 100-200kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 30°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.5°C/W

• حداکثر دمای اتصال (Tjmax): 175°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت بسیار قوی استفاده شود

• مدیریت حرارتی پیشرفته ضروری است

• فیوز حفاظتی فوق‌سریع در مسیر درین

• از اتصال کوتاه گیت-سورس جداً جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس بسیار ضخیم (4-6oz)

• خازن‌های بای‌پس سرامیکی با ESR فوق‌العاده پایین

• هیت‌سینک با مقاومت حرارتی زیر 0.3°C/W

• استفاده از باس‌بار مسی برای اتصالات توان

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 15ns

• زمان افزایش (tr): 25ns

• زمان تأخیر خاموش شدن (td(off)): 40ns

• زمان سقوط (tf): 20ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 150μJ

• انرژی خاموش شدن (Eoff): 75μJ

• انرژی بازیابی معکوس (Err): 35μJ

برنامه‌های کاربردی خاص

طراحی مبدل Synchronous Buck پرتوان

• ولتاژ ورودی: 48V-96V

• ولتاژ خروجی: 12V-24V

• جریان خروجی: تا 150A

• فرکانس کاری: 100-200kHz

• راندمان: >98%

طراحی درایور موتور DC فوق‌پرانتوان

• ولتاژ کاری: 48V-144V

• جریان خروجی: تا 180A

• قدرت خروجی: تا 25kW

• راندمان: >98.5%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود پرتوان برای حفاظت از گیت

• RC snubber پیشرفته برای کاهش spike ولتاژ

• فیوز فوق‌سریع در مسیر درین

• حفاظت اضافه دما با سنسور دیجیتال

ملاحظات طراحی

• اتصالات با باس‌بار مسی

• خنک‌کنندگی فعال قوی (فن‌های صنعتی)

• سنسور جریان هال افکت برای محافظت

• طراحی برای handle جریان راه‌اندازی بسیار بالا

جمع‌بندی نهایی

IPP200N15N3 یک ماسفت OptiMOS™ 3 با عملکرد استثنایی و بی‌نظیر است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• کمترین مقاومت Rds(on) در بازار (2mΩ)

• جریان درین فوق‌العاده بالا (200A)

• تلفات هدایت فوق‌العاده پایین

• سوئیچینگ بسیار سریع

• قابلیت اطمینان استثنایی در شرایط بسیار سخت

💰 مقرون به صرفه برای

• منابع تغذیه سرور و دیتاسنتر صنعتی

• سیستم‌های خودرویی و صنعتی پیشرفته

• درایورهای موتور صنعتی فوق‌پرانتوان

• مبدل‌های DC-DC فوق‌پرانتوان

• تجهیزات جوشکاری صنعتی

این قطعه برای طراحانی که به دنبال حداکثر کارایی، بالاترین جریان و بهترین عملکرد در کاربردهای فوق‌پرانتوان هستند، انتخابی ایده‌آل و بی‌نظیر محسوب می‌شود.
