ویژگی‌های منحصر به فرد

✅ مزایای کلیدی FQPF10N60C

• بسته‌بندی کاملاً ایزوله: عدم نیاز به عایق‌بندی اضافی

• ولتاژ کاری بسیار بالا: 600 ولت – مناسب برای کاربردهای صنعتی

• تکنولوژی SuperFET®: طراحی بهینه برای کاهش تلفات سوئیچینگ

• دیود بدن با بازیابی سریع: کاهش تلفات در کاربردهای سوئیچینگ

• نصب آسان: کاهش زمان و هزینه مونتاژ

• قابلیت اطمینان بالا: استانداردهای کیفیت Fairchild/ON Semi

کاربردهای اصلی

این ماسفت ولتاژ بالا ایزوله در کاربردهای زیر استفاده می‌شود:

• منابع تغذیه سوئیچینگ (SMPS) صنعتی

• مدارات PFC (اصلاح ضریب توان)

• مبدل‌های Flyback و Forward

• کنترلرهای روشنایی LED صنعتی

• سیستم‌های UPS (منابع تغذیه بدون وقفه)

• شارژرهای باتری صنعتی

• درایورهای موتور AC

• اینورترهای سولار

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 12-15 V

• جریان پیک درایور: حداقل 0.3-0.5 A

• مقاومت گیت (R_G): بین 22 تا 100 Ω

• فرکانس سوئیچینگ بهینه: 50-100 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 2.5 °C/W

نکات حیاتی در طراحی

• مدیریت حرارتی: با وجود ایزوله بودن، حتماً از هیت‌سینک مناسب استفاده کنید

• فاصله عایقی: رعایت فاصله کافی روی PCB برای ولتاژ 600V

• حفاظت از گیت: استفاده از دیود زنر 18V بین گیت و سورس

• مقاومت Pull-Down: یک مقاومت 10kΩ-47kΩ بین گیت و سورس

• خازن بای‌پس: خازن 100nF سرامیکی با ولتاژ کاری بالا

• مدار Snubber: استفاده از مدار اسنابر برای کاهش اسپایک ولتاژ

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 18 ns

• زمان افزایش (t_r): 55 ns

• زمان تأخیر خاموش شدن (t_d(off)): 60 ns

• زمان سقوط (t_f): 30 ns

• انرژی روشن شدن (E_on): 0.08 mJ

• انرژی خاموش شدن (E_off): 0.04 mJ

مزایای تکنولوژی SuperFET®

• چگالی توان بالا: طراحی بهینه برای کاهش اندازه

• تلفات سوئیچینگ پایین: بهینه‌شده برای کاربردهای فرکانس بالا

• مقاومت در برابر avalanche: قابلیت تحمل شرایط سخت

• دیود بدن سریع: کاهش تلفات بازیابی معکوس

جایگزین‌های مشابه و معادل

• FQPF10N60 – نسخه اصلی

• IRF840 – از Infineon

• STP10NB60 – از STMicroelectronics

• TK10A60U – از توشیبا

• 2SK3568 – از توشیبا

جمع‌بندی نهایی

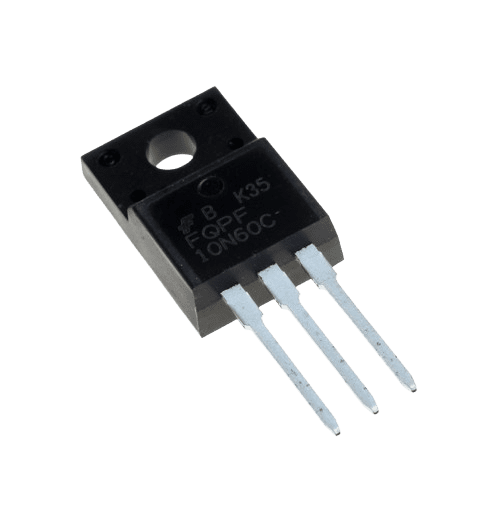

ماسفت FQPF10N60C یک انتخاب مطمئن و اقتصادی برای کاربردهای ولتاژ بالا با نیاز به ایزولیشن است.

🎯 مزایای نهایی این قطعه:

• بسته‌بندی کاملاً ایزوله (TO-220F)

• ولتاژ کاری بسیار بالا (600V)

• تکنولوژی پیشرفته SuperFET®

• قیمت اقتصادی

• نصب آسان و کاهش هزینه مونتاژ

⚠️ محدودیت‌ها:

• مقاومت Rds(on) نسبتاً بالا (600mΩ)

• جریان دهی محدود (10A)

• نیاز به مدیریت حرارتی دقیق

• مقاومت حرارتی بالاتر از TO-220 معمولی

💰 ایده‌آل برای:

• منابع تغذیه صنعتی با بودجه محدود

• کنترلرهای روشنایی LED صنعتی

• مدارات PFC کوچک

• شارژرهای باتری صنعتی

• کاربردهای که ایزولیشن و قیمت اقتصادی مهم است

این قطعه برای طراحانی که به دنبال یک راه‌حل اقتصادی، ایزوله و مطمئن برای کاربردهای ولتاژ بالا هستند، انتخابی مناسب محسوب می‌شود.
