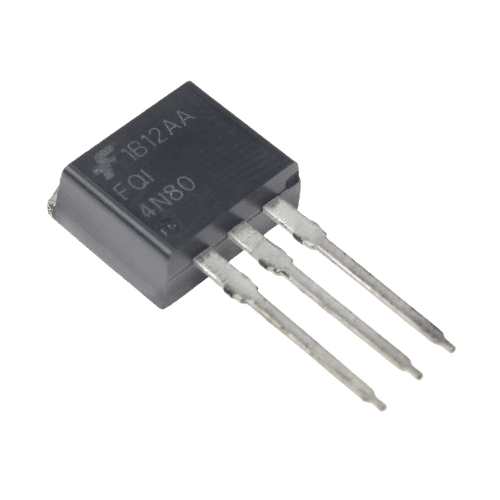

ویژگی‌های منحصر به فرد

✅ مزایای کلیدی FQI4N80TU

• ولتاژ کاری بسیار بالا: 800 ولت – مناسب برای کاربردهای صنعتی پیشرفته

• بسته‌بندی کاملاً ایزوله: عدم نیاز به عایق‌بندی اضافی

• بار گیت پایین: 28 nC – درایو نسبتاً ساده

• نصب آسان: کاهش زمان و هزینه مونتاژ

• ایمنی بالا: کاهش خطر اتصال کوتاه به هیت‌سینک

• قابلیت اطمینان بالا: استانداردهای کیفیت Fairchild/ON Semi

کاربردهای اصلی

این ماسفت ولتاژ بسیار بالا در کاربردهای زیر استفاده می‌شود:

• منابع تغذیه سوئیچینگ (SMPS) صنعتی پیشرفته

• مدارات PFC (اصلاح ضریب توان)

• مبدل‌های Flyback و Forward

• اینورترهای صنعتی با ولتاژ بالا

• کنترلرهای روشنایی صنعتی با ولتاژ بالا

• سیستم‌های UPS (منابع تغذیه بدون وقفه) صنعتی

• شارژرهای باتری صنعتی با ولتاژ بالا

• درایورهای موتور AC با ولتاژ بالا

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 12-15 V

• جریان پیک درایور: حداقل 0.5-1 A

• مقاومت گیت (R_G): بین 22 تا 100 Ω

• فرکانس سوئیچینگ بهینه: 50-100 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 2.5 °C/W

نکات حیاتی در طراحی

• مدیریت حرارتی: با وجود ایزوله بودن، حتماً از هیت‌سینک مناسب استفاده کنید

• فاصله عایقی: رعایت فاصله کافی روی PCB برای ولتاژ 800V

• حفاظت از گیت ضروری است: استفاده از دیود زنر 18V بین گیت و سورس

• مقاومت Pull-Down: یک مقاومت 10kΩ-47kΩ بین گیت و سورس

• خازن بای‌پس: خازن 100nF سرامیکی با ولتاژ کاری بالا

• مدار Snubber: استفاده از مدار اسنابر برای کاهش اسپایک ولتاژ

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 20 ns

• زمان افزایش (t_r): 70 ns

• زمان تأخیر خاموش شدن (t_d(off)): 75 ns

• زمان سقوط (t_f): 40 ns

• انرژی روشن شدن (E_on): 0.15 mJ

• انرژی خاموش شدن (E_off): 0.08 mJ

مزایای بسته‌بندی TO-220F

• نصب سریع: حذف مرحله عایق‌کاری

• کاهش هزینه: حذف هزینه عایق میکا و پیچ عایق

• قابلیت اطمینان بالا: کاهش خطاهای مونتاژ

• ایمنی بهبود یافته: پیشگیری از اتصال کوتاه

جایگزین‌های مشابه و معادل

• FQI4N80T – نسخه اصلی

• IRF840 – از Infineon (ولتاژ پایین‌تر)

• STP4NB80 – از STMicroelectronics

• FQP4N80 – از Fairchild/ON Semi

• 2SK3878 – از توشیبا

جمع‌بندی نهایی

ماسفت FQI4N80TU یک انتخاب مطمئن و تخصصی برای کاربردهای ولتاژ بسیار بالا است.

🎯 مزایای نهایی این قطعه:

• ولتاژ کاری بسیار بالا (800V)

• بسته‌بندی کاملاً ایزوله (TO-220F)

• بار گیت پایین (28nC)

• نصب آسان و کاهش هزینه مونتاژ

• قابلیت اطمینان بالا

⚠️ محدودیت‌ها:

• مقاومت Rds(on) بالا (1.2Ω)

• جریان دهی محدود (4A)

• نیاز به مدیریت حرارتی دقیق

• تکنولوژی قدیمی – کارایی پایین‌تر از نسل جدید

💰 ایده‌آل برای:

• منابع تغذیه صنعتی با ولتاژ بسیار بالا

• کنترلرهای روشنایی صنعتی با ولتاژ بالا

• مدارات PFC کوچک و متوسط

• شارژرهای باتری صنعتی با ولتاژ بالا

• کاربردهای که ایمنی و قابلیت اطمینان اولویت دارد

این قطعه برای طراحانی که به دنبال یک راه‌حل مطمئن، ایزوله و با کیفیت برای کاربردهای ولتاژ بسیار بالا هستند، انتخابی مناسب محسوب می‌شود.
