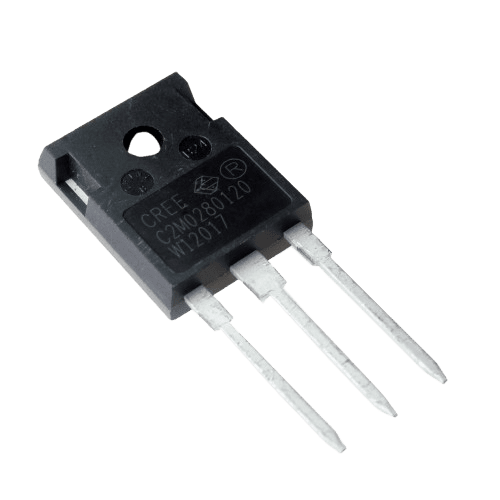

ماسفت C2M0280120D – تکنولوژی SiC کربوراند سیلیکون

بررسی تخصصی ترانزیستور قدرت پیشرفته

ماسفت C2M0280120D یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی SiC (کربوراند سیلیکون) است که توسط شرکت Cree/Wolfspeed تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• تکنولوژی: SiC MOSFET Gen 2

• ولتاژ درین-سورس: 1200V

• جریان درین پیوسته: 16.5A (در 25°C)

• جریان درین پالسی: 67A

• مقاومت درین-سورس روشن: 280mΩ (در Vgs=20V)

• بسته‌بندی: TO-247-3

مشخصات کلیدی

• ولتاژ گیت-سورس: ±20V

• توان مجاز: 208W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 750pF

• بار گیت (Qg): 45nC

• شارژ گیت-سورس (Qgs): 11nC

ویژگی‌های منحصر به فرد

✅ مزایای تکنولوژی SiC

• سرعت سوئیچینگ بسیار بالا

• تلفات سوئیچینگ پایین‌تر نسبت به Si

• کارایی در فرکانس‌های بالا (تا 500kHz)

• مقاومت حرارتی عالی

• بدنی دیود ذاتی با بازیابی بسیار سریع

• افزایش چگالی توان

📊 مقایسه با Si معمولی

• تلفات هدایت پایین‌تر در دمای بالا

• سرعت سوئیچینگ 3-5 برابر سریع‌تر

• کارایی بهتر در ولتاژهای بالا

• قابلیت کار در دمای بالاتر

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• مبدل‌های DC-DC پرتوان

• اینورترهای خورشیدی و بادی

• درایور موتورهای صنعتی پرسرعت

• سیستم‌های UPS صنعتی

• شارژر خودروهای الکتریکی

• منابع تغذیه سوئیچینگ صنعتی

• سیستم‌های توزیع برق هوشمند

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: +18V/-3V توصیه می‌شود

• جریان درایور پیک: حداقل 2A

• مقاومت گیت: 2-15Ω

• سرعت سوئیچینگ بهینه: 50-300kHz

محاسبات حرارتی

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.5°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت مخصوص SiC استفاده شود

• از overshoot و ringing جلوگیری کنید

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی سریع در مسیر درین

راهکارهای بهینه‌سازی

• استفاده از PCB با ضخامت مس 2oz

• خازن‌های بای‌پس سرامیکی با کیفیت بالا

• سنسور دمای روی هیت‌سینک

• مدار snubber غیرمستقیم برای کاهش overshoot

مشخصات سوئیچینگ

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 10ns

• زمان افزایش (tr): 8ns

• زمان تأخیر خاموش شدن (td(off)): 25ns

• زمان سقوط (tf): 5ns

تلفات سوئیچینگ

• انرژی روشن شدن (Eon): 70μJ

• انرژی خاموش شدن (Eoff): 35μJ

• انرژی بازیابی معکوس (Err): 5μJ

برنامه‌های کاربردی خاص

طراحی اینورتر سه فاز

• ولتاژ DC لینک: 600-800V

• فرکانس سوئیچینگ: 50-200kHz

• جریان فاز: تا 12A RMS

• قدرت خروجی: تا 15kVA

مبدل Boost سه سطحی

• فرکانس کاری: 100-300kHz

• ولتاژ خروجی: 800V

• قدرت خروجی: تا 10kW

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت (30V)

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات PCB

• لوپ گیت کوچک نگه داشته شود

• جداسازی مسیرهای توان و سیگنال

• استفاده از ویاس pad های حرارتی

• خازن‌های DC-Link با ESR پایین

جمع‌بندی نهایی

C2M0280120D یک ماسفت SiC با عملکرد استثنایی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• کارایی بالا در فرکانس‌های سوئیچینگ بالا

• تلفات کم در دماهای بالا

• قابلیت اطمینان عالی در شرایط سخت

• کاهش ابعاد passive components

• دیود بدن با بازیابی فوق‌العاده سریع

💰 مقرون به صرفه برای

• سیستم‌های انرژی تجدیدپذیر

• خودروهای الکتریکی و هیبریدی

• صنایع سنگین و درایوهای موتور

• تجهیزات پزشکی پیشرفته

• سیستم‌های مخابراتی پرتوان

این قطعه برای طراحانی که به دنبال کارایی بالا، قابلیت اطمینان و کاهش ابعاد سیستم در کاربردهای ولتاژ بالا و فرکانس بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
