ماسفت C2M0160120D – تکنولوژی SiC کربوراند سیلیکون

بررسی تخصصی ترانزیستور قدرت پیشرفته

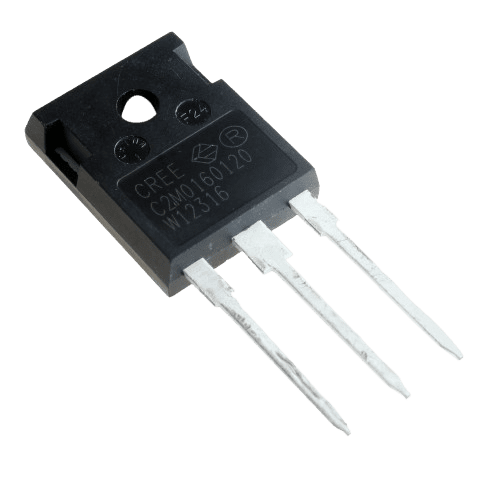

ماسفت C2M0160120D یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی SiC (کربوراند سیلیکون) است که توسط شرکت Cree/Wolfspeed تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• تکنولوژی: SiC MOSFET

• ولتاژ درین-سورس: 1200V

• جریان درین پیوسته: 18A (در 25°C)

• جریان درین پالسی: 72A

• مقاومت درین-سورس روشن: 160mΩ

• بسته‌بندی: TO-247-3

مشخصات کلیدی

• ولتاژ گیت-سورس: ±20V

• توان مجاز: 208W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1120pF

• بار گیت (Qg): 62nC

ویژگی‌های منحصر به فرد

✅ مزایای تکنولوژی SiC

• سرعت سوئیچینگ بسیار بالا

• تلفات سوئیچینگ پایین

• کارایی در فرکانس‌های بالا (تا 500kHz)

• مقاومت حرارتی عالی

• بدنی دیود ذاتی با بازیابی سریع

📊 مقایسه با Si معمولی

• تلفات هدایت پایین‌تر

• سرعت سوئیچینگ 10 برابر سریع‌تر

• کارایی بهتر در دمای بالا

• قابلیت کار در ولتاژهای بالاتر

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• مبدل‌های DC-DC پرتوان

• اینورترهای خورشیدی

• درایور موتورهای صنعتی

• سیستم‌های UPS

• شارژر خودروهای الکتریکی

• منابع تغذیه سوئیچینگ صنعتی

مدار راه‌اندازی پیشنهادی

درایور گیت مورد نیاز

• ولتاژ درایور گیت: +15V/-5V توصیه می‌شود

• جریان درایور: حداقل 2A

• مقاومت گیت: 2-10Ω

• دیود میله‌ای: برای حفاظت توصیه می‌شود

محاسبات حرارتی

مدیریت دمایی

• مقاومت حرارتی اتصال-هوا: 62°C/W

• مقاومت حرارتی اتصال-کیس: 0.5°C/W

• حداکثر دمای اتصال: 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت تخصصی استفاده شود

• از ringing در گیت جلوگیری کنید

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین توصیه می‌شود

راهکارهای بهینه‌سازی

• استفاده از PCB با ضخامت مس مناسب

• خازن‌های بای‌پس نزدیک به ترمینال‌ها

• سنسور دمای روی هیت‌سینک

• مدار snubber برای کاهش overshoot

مشخصات سوئیچینگ

زمان‌های سوئیچینگ

• زمان تأخیر روشن شدن (td(on)): 13ns

• زمان افزایش (tr): 12ns

• زمان تأخیر خاموش شدن (td(off)): 31ns

• زمان سقوط (tf): 7ns

تلفات سوئیچینگ

• انرژی روشن شدن (Eon): 110μJ

• انرژی خاموش شدن (Eoff): 50μJ

برنامه‌های کاربردی خاص

طراحی اینورتر سه فاز

• ولتاژ DC لینک: 600-800V

• فرکانس سوئیچینگ: 20-100kHz

• جریان فاز: تا 15A RMS

مبدل Boost PFC

• فرکانس کاری: 50-200kHz

• ولتاژ خروجی: 800V

• قدرت خروجی: تا 10kW

جمع‌بندی نهایی

C2M0160120D یک ماسفت SiC با عملکرد استثنایی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• کارایی بالا در فرکانس‌های سوئیچینگ بالا

• تلفات کم در دماهای بالا

• قابلیت اطمینان عالی

• کاهش ابعاد passive components

💰 مقرون به صرفه برای

• سیستم‌های انرژی تجدیدپذیر

• خودروهای الکتریکی

• صنایع سنگین

• تجهیزات پزشکی پیشرفته

این قطعه برای طراحانی که به دنبال کارایی بالا، قابلیت اطمینان و کاهش ابعاد سیستم هستند، انتخابی ایده‌آل محسوب می‌شود.
