ویژگی‌های منحصر به فرد

✅ مزایای کلیدی BSS84

• Logic-Level Gate: قابلیت درایو مستقیم با میکروکنترلر (3.3V/5V)

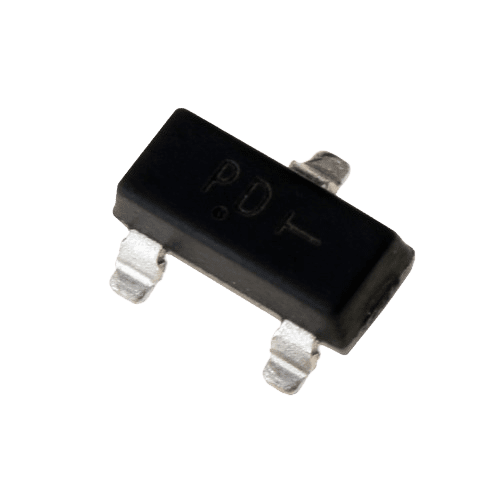

• بسته‌بندی بسیار کوچک: SOT-23 – ایده‌آل برای طراحی‌های فشرده

• سویچینگ بسیار سریع: مناسب برای کاربردهای سیگنال

• قیمت بسیار اقتصادی: از ارزان‌ترین ماسفت‌های بازار

• مصرف توان بسیار پایین: مناسب برای دستگاه‌های باتری‌خور

• در دسترس بودن عالی: تولید توسط multiple manufacturers

کاربردهای اصلی

این ماسفت کم‌توان P-Channel در کاربردهای زیر استفاده می‌شود:

• سویچ بار (Load Switch) ساید High-Side برای بارهای کم‌توان

• مدارات محافظت Reverse Polarity

• مالتی پلکسرهای آنالوگ

• درایورهای رله و سولنوئید کم‌توان

• مدارات قطع کننده بار (Load Disconnect)

• کنترلرهای روشن/خاموش در دستگاه‌های پرتابل

• مدارات اینورتر منطقی

• کاربردهای آموزشی و آزمایشگاهی

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت (مهم):

• ولتاژ درایو گیت: -3.3V تا -10V برای عملکرد کامل

• ولتاژ گیت برای خاموشی: 0V تا +5V (نسبت به سورس)

• جریان پیک درایور: بسیار کم (چند میلی‌آمپر)

• مقاومت گیت (R_G): بین 1kΩ تا 10kΩ (اختیاری)

• فرکانس سوئیچینگ بهینه: تا 1 MHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 357 °C/W

نکات حیاتی در طراحی

• درایو مستقیم: امکان اتصال مستقیم به خروجی دیجیتال میکروکنترلر

• پلاریته معکوس: توجه به پلاریته منفی ولتاژهای V_DS و V_GS

• محدودیت جریان: حداکثر جریان 130mA – برای بارهای سنگین مناسب نیست

• مقاومت Pull-Up: یک مقاومت 100kΩ بین گیت و سورس برای خاموشی مطمئن

• عدم نیاز به هیت‌سینک: به دلیل توان بسیار پایین

• حفاظت از ESD: حساس به الکتریسیته ساکن – رعایت نکات ESD

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 5 ns

• زمان افزایش (t_r): 10 ns

• زمان تأخیر خاموش شدن (t_d(off)): 15 ns

• زمان سقوط (t_f): 8 ns

• حداکثر فرکانس سوئیچینگ: تا 10 MHz

جایگزین‌های مشابه

• BSS84P – نسخه مشابه از تولیدکنندگان مختلف

• 2N7002 – N-Channel معادل

• NDS356AP – از Fairchild/ON Semi

• SI2301ADS – از Vishay

• DMG3415U – از Diodes Inc.

جمع‌بندی نهایی

ماسفت BSS84 یک انتخاب ایده‌آل برای کاربردهای کم‌توان و سیگنال است.

🎯 مزایای نهایی این قطعه:

• قیمت بسیار اقتصادی (اغلب کمتر از 0.1 دلار)

• بسته‌بندی بسیار کوچک (SOT-23)

• درایو ساده با میکروکنترلر (Logic-Level)

• سرعت سوئیچینگ بسیار بالا

• مصرف توان بسیار پایین

⚠️ محدودیت‌ها:

• جریان دهی بسیار محدود (130mA)

• ولتاژ کاری محدود (50V-)

• فقط برای کاربردهای کم‌توان

• نیاز به دقت در پلاریته به دلیل P-Channel بودن

💰 ایده‌آل برای:

• پروژه‌های آموزشی و دانشگاهی

• دستگاه‌های پرتابل و باتری‌خور

• مدارات سیگنال و آنالوگ

• سویچ‌های بار کم‌توان

• محصولات الکترونیکی مصرفی ارزان

این قطعه برای طراحانی که به دنبال یک راه‌حل ساده، اقتصادی و فشرده برای سویچینگ بارهای کم‌توان هستند، انتخابی عالی محسوب می‌شود.
