ویژگی‌های منحصر به فرد

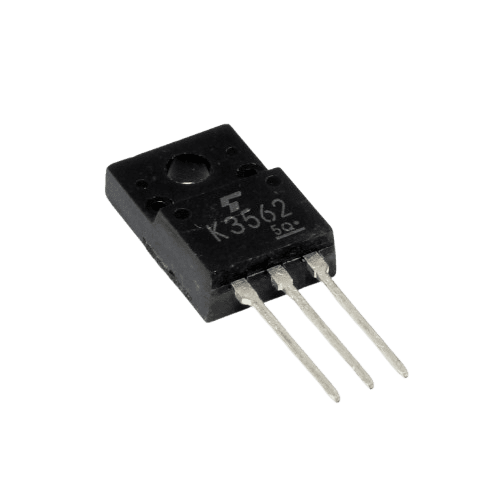

✅ مزایای کلیدی 2SK3562

• ولتاژ کاری بالا: 500 ولت – مناسب برای کاربردهای صنعتی

• کیفیت ساخت عالی: استانداردهای کیفیت توشیبا

• قابلیت اطمینان بالا: مناسب برای کاربردهای حساس صنعتی

• سویچینگ نرم: کاهش نویز EMI در مدارات سوئیچینگ

• پایداری حرارتی خوب: عملکرد مطمئن در دماهای کاری

• دیود بدن داخلی: دارای دیود بدن با قابلیت بازیابی

کاربردهای اصلی

این ماسفت ولتاژ بالا در کاربردهای زیر استفاده می‌شود:

• منابع تغذیه سوئیچینگ (SMPS) صنعتی

• مدارات PFC (اصلاح ضریب توان)

• مبدل‌های Flyback و Forward

• اینورترهای صنعتی

• کنترلرهای روشنایی صنعتی

• سیستم‌های UPS (منابع تغذیه بدون وقفه)

• درایورهای موتور AC

• شارژرهای باتری صنعتی

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 12-15 V

• جریان پیک درایور: حداقل 0.5-1 A

• مقاومت گیت (R_G): بین 22 تا 100 Ω

• فرکانس سوئیچینگ بهینه: 50-100 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 1.67 °C/W

نکات حیاتی در طراحی

• همیشه از هیت‌سینک استفاده کنید: حتی در جریان‌های متوسط

• فاصله عایقی: رعایت فاصله کافی روی PCB برای ولتاژ 500V

• حفاظت از گیت ضروری است: استفاده از دیود زنر 18V بین گیت و سورس

• مقاومت Pull-Down: یک مقاومت 10kΩ-47kΩ بین گیت و سورس

• خازن بای‌پس: خازن 100nF سرامیکی با ولتاژ کاری بالا

• مدار Snubber: استفاده از مدار اسنابر برای کاهش اسپایک ولتاژ

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 20 ns

• زمان افزایش (t_r): 60 ns

• زمان تأخیر خاموش شدن (t_d(off)): 65 ns

• زمان سقوط (t_f): 40 ns

• انرژی روشن شدن (E_on): 0.08 mJ

• انرژی خاموش شدن (E_off): 0.04 mJ

جایگزین‌های مشابه و معادل

• 2SK3563 – مدل مشابه با مشخصات نزدیک

• IRF830 – از Infineon

• STP10NB50 – از STMicroelectronics

• FQP10N50C – از Fairchild/ON Semi

• BUZ90 – معادل قدیمی

جمع‌بندی نهایی

ماسفت 2SK3562 یک انتخاب مطمئن و با کیفیت برای کاربردهای ولتاژ بالا است.

🎯 مزایای نهایی این قطعه:

• ولتاژ کاری بالا (500V)

• کیفیت ساخت عالی توشیبا

• قابلیت اطمینان بالا

• جریان دهی مناسب (10A)

• مناسب برای کاربردهای صنعتی

⚠️ محدودیت‌ها:

• مقاومت Rds(on) نسبتاً بالا (350mΩ)

• تکنولوژی قدیمی – کارایی پایین‌تر از نسل جدید

• سرعت سوئیچینگ محدود

• در دسترس بودن محدود نسبت به برندهای دیگر

💰 ایده‌آل برای:

• منابع تغذیه صنعتی با ولتاژ بالا

• کنترلرهای روشنایی صنعتی

• مدارات PFC کوچک و متوسط

• شارژرهای باتری صنعتی

• کاربردهای که کیفیت و قابلیت اطمینان اولویت دارد

این قطعه برای طراحانی که به دنبال یک راه‌حل مطمئن و با کیفیت برای کاربردهای ولتاژ بالا هستند و برند توشیبا برای آنها مهم است، انتخابی مناسب محسوب می‌شود.
