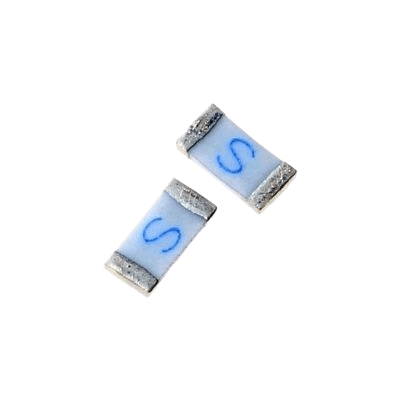

فیوز SMD 1206 63V 4A

فیوز 63V 4A 1206 یک فیوز محافظت از مدار در بسته‌بندی SMD است که برای محافظت از مدارهای با ولتاژ و جریان متوسط در برابر اضافه‌بار طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ نامی: 63V DC

• جریان نامی: 4A

• سایز: 1206 (3216 Metric)

• مقاومت داخلی: ~0.025Ω

• سرعت عمل: سریع (Fast-Acting)

• بسته‌بندی: SMD

کاربردهای اصلی

• محافظت از سیستم‌های تغذیه 48V

• مدارهای تغذیه دستگاه‌های صنعتی

• تجهیزات ارتباطی و مخابراتی

• مدارهای قدرت الکترونیکی

نکات طراحی مهم:

• عرض مسیر PCB: حداقل 1.5mm برای جریان 4A

• فاصله عایقی: رعایت فاصله کافی برای ولتاژ 63V

• ضخامت مس: توصیه می‌شود 2oz (70μm) یا بیشتر

• خنک‌کاری: نیاز به مدیریت حرارتی مناسب

• محل نصب: نزدیک به منبع تغذیه

هشدارهای ایمنی:

• این فیوز یکبار مصرف است

• پس از عمل کردن حتماً باید تعویض شود

• هرگز از فیوز با آمپراژ بالاتر استفاده نشود

• جریان اتصال کوتاه نباید از 100A تجاوز کند

• در صورت مشاهده تغییر رنگ یا آسیب دیدگی فوراً تعویض شود

ملاحظات خاص:
این فیوز برای محافظت از سیستم‌های 48V ایده‌آل است. با توجه به جریان 4A، طراحی مناسب مسیرهای مسی روی PCB و مدیریت حرارتی ضروری است.
