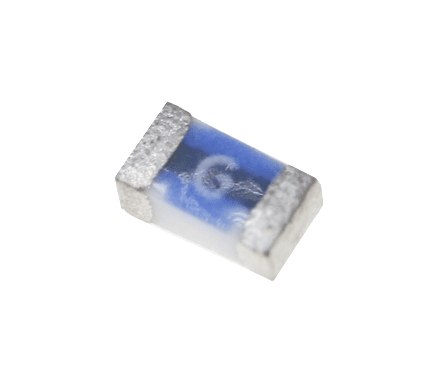

فیوز SMD 0603 32V 800mA

فیوز 32V 800mA 0603 یک فیوز محافظت از مدار فوق العاده فشرده در بسته‌بندی SMD (Surface Mount Device) است که برای محافظت از مدارهای کم مصرف و فشرده در برابر جریان اضافه (Overcurrent) و اتصال کوتاه (Short Circuit) طراحی شده است. این فیوز به دلیل اندازه بسیار کوچک، برای کاربردهای قابل حمل و با تراکم بالا ایده آل است.

ویژگی‌های کلیدی فنی

• ولتاژ نامی: 32V DC

• جریان نامی: 800 میلی‌آمپر (mA)

• سایز و پکیج: 0603 (معادل متریک: 1608 با ابعاد استاندارد 1.6mm در 0.8mm)

• مقاومت داخلی: نسبتاً بالا، معمولاً در محدوده ~0.5Ω تا 1.5Ω

• سرعت عمل: معمولاً سریع (Fast-Acting) – در مواجهه با اضافه‌جریان به سرعت قطع می‌کند.

• ظرفیت قطع (Breaking Capacity): معمولاً تا 10A – قادر به قطع جریان اتصال کوتاه تا این مقدار است.

• دمای کاری: محدوده وسیع دمایی معمولاً بین -55°C تا +90°C (محدوده دقیق به سازنده بستگی دارد)

کاربردهای اصلی

این فیوز در طیف گسترده‌ای از دستگاه‌های الکترونیکی کوچک و کم مصرف استفاده می‌شود، از جمله:

• ماژول‌های ارتباطی (Bluetooth, Wi-Fi, LoRa)

• گجت‌های پوشیدنی (Wearables) مانند ساعت‌های هوشمند

• کنترل‌کننده‌های کوچک و سیستم‌های تعبیه شده (Embedded Systems)

• محافظت از پورت‌های USB در دستگاه‌های کوچک

• دستگاه‌های پزشکی قابل حمل

• محافظت از مدارهای سنجش (Sensor Circuits)

• محافظت از باتری در دستگاه‌های کم مصرف

نکات حیاتی برای طراحی و نصب

1. طراحی PCB:

   • عرض مسیر (Trace Width): برای عبور جریان 800mA، عرض مسیر مسی باید حداقل 0.4mm (با ضخامت مس 1oz یا 35μm) در نظر گرفته شود.

   • مقاومت مسیر: از آنجایی که مقاومت داخلی فیوز نسبتاً بالا است، اطمینان حاصل کنید که مقاومت مسیرهای منتهی به آن بسیار کم باشد تا از افت ولتاژ اضافی جلوگیری شود.

   • فاصله عایقی (Creepage/Clearance): با توجه به ولتاژ کاری 32V DC، رعایت فاصله عایقی پایه (معمولاً حدود 0.1mm) کافی است.

2. مدیریت حرارتی:

   • تلفات توان در این فیوز بسیار کم است (P = I² * R ≈ 0.8² * 1 = 0.64W حداکثر)، اما به دلیل اندازه بسیار کوچک، حساس به گرمای بیش از حد است.

   • از هویه با کنترل دمای دقیق هنگام نصب استفاده کنید و زمان تماس هویه را به حداقل برسانید.

3. محل نصب:

   • این فیوز باید مستقیماً در مسیر مثبت (VCC) و تا حد امکان نزدیک به منبع تغذیه نصب شود تا از تمامی قطعات بعدی در مدار محافظت کند.

هشدارهای ایمنی بسیار مهم

• یکبار مصرف: این فیوز پس از عمل کردن و سوختن باید تعویض شود. به دلیل اندازه بسیار کوچک، تعویض آن نیاز به مهارت و تجهیزات مناسب (هوای داغ) دارد.

• جریان نامی: هرگز از فیوز با آمپراژ بالاتر (مثلاً 1A) برای جایگزینی استفاده نکنید. این کار محافظت مدارهای بسیار حساس را از بین می‌برد.

• ولتاژ کاری: از این فیوز در مدارهایی با ولتاژ بالاتر از 32V DC استفاده نکنید.

• علت سوختن: قبل از تعویض فیوز سوخته، حتماً باید علت ایجاد اضافه‌جریان تشخیص و برطرف شود.

• حساسیت به ESD: این قطعه ممکن است در برابر الکتریسیته ساکن (ESD) حساس باشد. هنگام حمل و نصب، احتیاطات ضد ESD را رعایت کنید.
