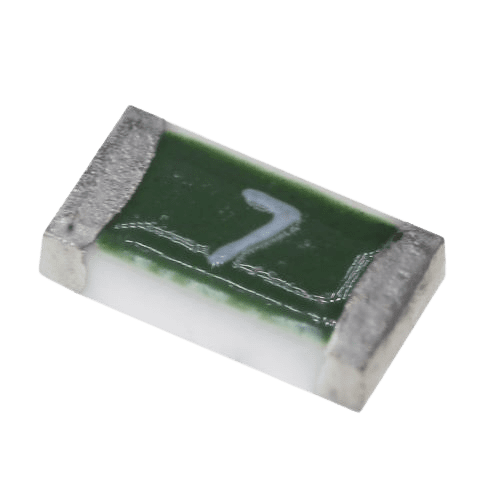

فیوز SMD 1206 32V 7A

فیوز 32V 7A 1206 یک فیوز محافظت از مدار در بسته‌بندی SMD است که برای محافظت از مدارهای با جریان بالا در برابر اضافه‌بار طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ نامی: 32V DC

• جریان نامی: 7A

• سایز: 1206 (3216 Metric)

• مقاومت داخلی: بسیار پایین

• سرعت عمل: سریع (Fast-Acting)

• بسته‌بندی: SMD

کاربردهای اصلی

• محافظت از سیستم‌های تغذیه 12V/24V

• مدارهای تغذیه دستگاه‌های صنعتی

• تجهیزات ارتباطی و مخابراتی

• مدارهای قدرت الکترونیکی

مزایای کلیدی

• تحمل جریان بالا

• عملکرد سریع و دقیق

• قابلیت اطمینان بالا

• نصب اتوماتیک با ماشین‌های SMD

• عدم نیاز به سرویس و نگهداری

ملاحظات طراحی:

• انتخاب جریان: مطابق با حداکثر جریان مجاز مدار

• محل نصب: نزدیک به نقطه حفاظت

• مسیر PCB: پادهای با عرض مناسب برای تحمل جریان 7A

• خنک‌کاری: توجه به مدیریت حرارتی در جریان‌های بالا

• تست مدار: بررسی عملکرد فیوز پس از نصب

هشدار:

• این فیوز یکبار مصرف است

• پس از عمل کردن باید تعویض شود

• از فیوز با مشخصات بالاتر استفاده نشود

• جریان اتصال کوتاه نباید از ظرفیت قطع تجاوز کند

• در صورت overcurrent مداوم، فیوز عمل خواهد کرد

• برای جریان 7A مسیر مسی مناسب روی PCB ضروری است
