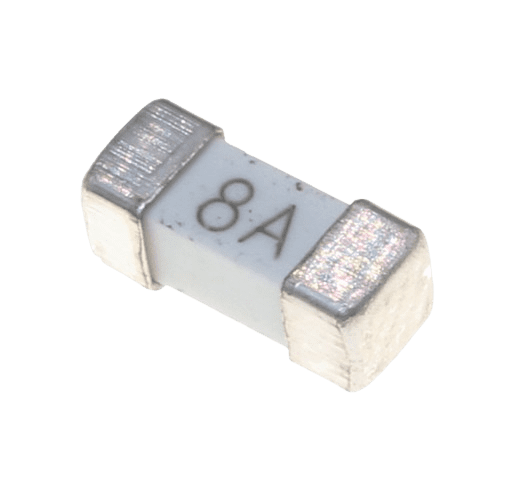

فیوز SMD 2410 125V 8A

فیوز 125V 8A 2410 یک فیوز محافظت از مدار در بسته‌بندی SMD است که برای محافظت از مدارهای AC با جریان بالا در برابر اضافه‌بار طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ نامی: 125V AC

• جریان نامی: 8A

• سایز: 2410 (6125 Metric)

• مقاومت داخلی: ~0.01Ω

• سرعت عمل: سریع (Fast-Acting)

• بسته‌بندی: SMD

کاربردهای اصلی

• محافظت از منابع تغذیه AC پرقدرت

• مدارهای روشنایی صنعتی

• تجهیزات صنعتی و سیستم‌های کنترل

• درایورهای موتور AC

• سیستم‌های تهویه مطبوع

نکات طراحی مهم:

• عرض مسیر PCB: حداقل 3mm برای جریان 8A

• فاصله عایقی: رعایت فاصله کافی برای ولتاژ 125V AC

• ضخامت مس: توصیه می‌شود 2oz (70μm) یا بیشتر

• خنک‌کاری: نیاز به مدیریت حرارتی قوی

• محل نصب: نزدیک به منبع تغذیه

هشدارهای ایمنی:

• این فیوز یکبار مصرف است

• پس از عمل کردن حتماً باید تعویض شود

• هرگز از فیوز با آمپراژ بالاتر استفاده نشود

• جریان اتصال کوتاه نباید از 100A تجاوز کند

• برای کاربردهای AC، رعایت نکات ایمنی ویژه ضروری است

ملاحظات خاص:
این فیوز با سایز 2410 و توانایی تحمل جریان 8A، برای کاربردهای صنعتی پرقدرت مناسب است. به دلیل جریان بالا، طراحی PCB باید با مسیرهای مسی عریض و ضخامت مناسب انجام شود. مدیریت حرارتی در این جریان بسیار مهم است.
