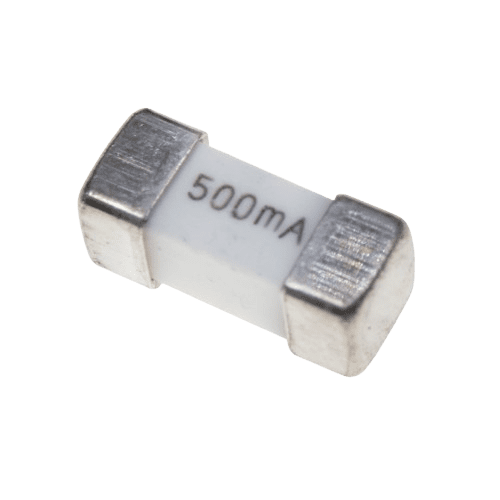

فیوز SMD 2410 125V 500mA

فیوز 125V 500mA 2410 یک فیوز محافظت از مدار در بسته‌بندی SMD است که برای محافظت از مدارهای AC با جریان بسیار پایین در برابر اضافه‌بار طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ نامی: 125V AC

• جریان نامی: 500mA (0.5A)

• سایز: 2410 (6125 Metric)

• مقاومت داخلی: ~0.5Ω

• سرعت عمل: سریع (Fast-Acting)

• بسته‌بندی: SMD

کاربردهای اصلی

• محافظت از منابع تغذیه AC کم مصرف

• مدارهای روشنایی LED کم توان

• تجهیزات اندازه‌گیری و ابزار دقیق

• سیستم‌های کنترل صنعتی حساس

• دستگاه‌های پزشکی و آزمایشگاهی

نکات طراحی مهم:

• حساسیت بالا: برای محافظت از مدارهای با جریان بسیار پایین

• فاصله عایقی: رعایت فاصله کافی برای ولتاژ 125V AC

• مسیر PCB: پادهای با عرض استاندارد

• تست عملکرد: بررسی حساسیت قطع شدن

هشدارهای ایمنی:

• این فیوز بسیار حساس است

• پس از عمل کردن حتماً باید تعویض شود

• هرگز از فیوز با آمپراژ بالاتر استفاده نشود

• جریان اتصال کوتاه نباید از 50A تجاوز کند

• برای کاربردهای AC، رعایت نکات ایمنی ویژه ضروری است

ملاحظات خاص:
این فیوز با سایز 2410 برای کاربردهای Low Power AC ایده‌آل است. به دلیل مقاومت داخلی نسبتاً بالا (~0.5Ω)، در طراحی مدارهای با جریان بسیار پایین باید اثر voltage drop آن در نظر گرفته شود. برای کاربردهای AC، باید از استانداردهای ایمنی مربوطه پیروی شود.
