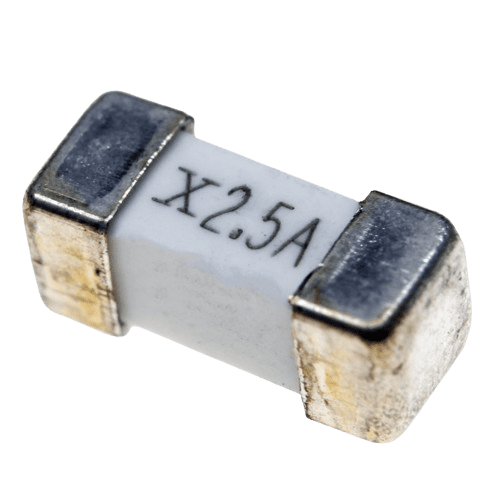

فیوز SMD 2410 125V 2.5A

فیوز 125V 2.5A 2410 یک فیوز محافظت از مدار در بسته‌بندی SMD است که برای محافظت از مدارهای AC با جریان متوسط در برابر اضافه‌بار طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ نامی: 125V AC

• جریان نامی: 2.5A

• سایز: 2410 (6125 Metric)

• مقاومت داخلی: ~0.08Ω

• سرعت عمل: سریع (Fast-Acting)

• بسته‌بندی: SMD

کاربردهای اصلی

• محافظت از منابع تغذیه AC

• مدارهای روشنایی و LED

• تجهیزات صنعتی و کنترل

• مدارهای قدرت الکترونیکی

نکات طراحی مهم:

• عرض مسیر PCB: حداقل 1.2mm برای جریان 2.5A

• فاصله عایقی: رعایت فاصله کافی برای ولتاژ 125V AC

• ضخامت مس: توصیه می‌شود 1oz (35μm) یا بیشتر

• خنک‌کاری: نیاز به مدیریت حرارتی مناسب

• محل نصب: نزدیک به منبع تغذیه

هشدارهای ایمنی:

• این فیوز یکبار مصرف است

• پس از عمل کردن حتماً باید تعویض شود

• هرگز از فیوز با آمپراژ بالاتر استفاده نشود

• جریان اتصال کوتاه نباید از 100A تجاوز کند

• برای کاربردهای AC، رعایت نکات ایمنی ویژه ضروری است

ملاحظات خاص:
این فیوز با سایز 2410 فضای بیشتری روی PCB اشغال می‌کند، اما امکان تحمل جریان‌های بالاتر را فراهم می‌کند. برای کاربردهای AC، باید از استانداردهای ایمنی مربوطه پیروی شود.
