ویژگی‌های فنی

🔍 مکانیزم عملکرد:

• خروجی آنالوگ متناسب با شدت تشعشعات IR

• حساس به تغییرات دمایی

• نیاز به مدار تقویت و پردازش سیگنال

⚡ پین‌های اتصال:

• Pin 1: Drain

• Pin 2: Source

• Pin 3: Gate (برای بایاس)

• بدنه: زمین

کاربردهای اصلی

💡 کاربردهای تخصصی:

• سیستم‌های اندازه‌گیری دمای از راه دور

• تجهیزات پزشکی و دماسنج‌ها

• سیستم‌های آنالیز طیفی

• تجهیزات آزمایشگاهی دقیق

• سیستم‌های امنیتی پیشرفته

• پایش محیطی و تحقیقاتی

نکات مهم نصب و استفاده

⚠️ ملاحظات حیاتی:

• محافظت در برابر ESD (بسیار حساس)

• استفاده از هیت سینک برای پایداری حرارتی

• مدار بایاس مناسب برای عملکرد بهینه

• شیلدینگ الکترومغناطیسی

🔧 تنظیمات:

• بایاس Gate: برای تنظیم نقطه کار

• گین تقویت کننده: متناسب با دامنه سیگنال

• فیلتراسیون: برای کاهش نویز

مزایا و معایب

✅ مزایا:

• حساسیت بسیار بالا

• پاسخ فرکانسی سریع

• مصرف توان بسیار پایین

• قابلیت استفاده در کاربردهای دقیق

• عمر طولانی

❌ معایب:

• نیاز به مدارات جانبی پیچیده

• حساس به نویز محیطی

• قیمت بالاتر نسبت به سنسورهای دیجیتال

• نیاز به کالیبراسیون

راه‌اندازی با منبع تغذیه

🔋 تغذیه مناسب:

• منبع تغذیه Low-Noise ضروری است

• HLK-2M12 با فیلتراسیون اضافه

• باتری برای کاربردهای پرتابل

• رگولاتور LDO با نویز پایین

عیب‌یابی عمومی

🔧 مشکلات متداول:

• نویز زیاد: بهبود فیلتراسیون و شیلدینگ

• خروجی ضعیف: بررسی بایاس و تقویت کننده

• عدم پایداری: کنترل دمای محیط

نتیجه‌گیری

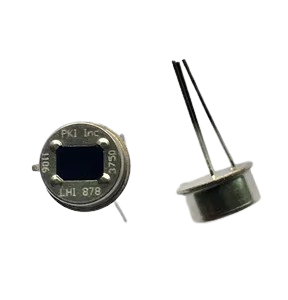

سنسور LHI 878 یک انتخاب تخصصی و حرفه‌ای برای کاربردهای دقیق اندازه‌گیری تشعشعات مادون قرمز است. این سنسور برای پروژه‌های تحقیقاتی، تجهیزات پزشکی و سیستم‌های اندازه‌گیری دقیق ایده‌آل می‌باشد.

هشدار مهم: این سنسور برای استفاده توسط افراد مبتدی توصیه نمی‌شود و نیاز به دانش الکترونیک آنالوگ پیشرفته دارد.

توصیه نهایی:

• از منابع تغذیه با نویز بسیار پایین استفاده کنید

• مدار را به خوبی شیلد کنید

• از Op-Amp های Low-Noise استفاده نمایید

• کالیبراسیون دقیق انجام دهید
