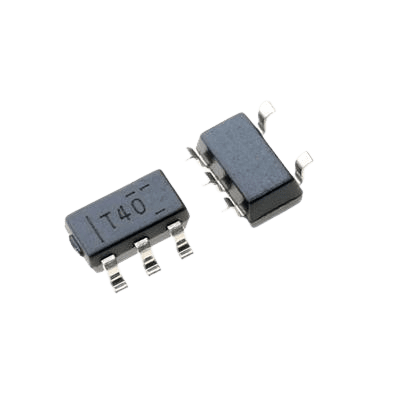

معرفی رگولاتور خطی TPS73233DBVR

رگولاتور TPS73233DBVR یک رگولاتور خطی LDO با کارایی بالا از شرکت Texas Instruments است. این آیسی برای کاربردهای کم نویز و دقت بالا طراحی شده است.

ویژگی‌های کلیدی

• محدوده ورودی: 2.7V تا 5.5V

• خروجی ثابت: 3.3V

• جریان خروجی: حداکثر 250mA

• Dropout Voltage پایین: 110mV (در 150mA)

• نویز بسیار پایین: 28μVRMS

• PSRR بالا: 70dB (در 1kHz)

• بسته‌بندی: SOT-23-5

کاربردهای اصلی

• تجهیزات مخابراتی و RF

• سیستم‌های صوتی با کیفیت بالا

• دستگاه‌های پزشکی

• تجهیزات آزمایشگاهی

• سیستم‌های embedded حساس

مزایای کلیدی

• نویز بسیار پایین

• PSRR بالا

• Dropout Voltage پایین

• حفاظت در برابر اتصال کوتاه و اضافه دما

• پایداری با خازن خروجی 1μF

ملاحظات طراحی:

• خازن خروجی: 1μF تا 10μF (سرامیکی X7R یا بهتر)

• خازن ورودی: 0.1μF تا 1μF (سرامیکی)

• مکان‌یابی نزدیک به بار برای عملکرد بهینه

• انتخاب خازن با ESR مناسب برای پایداری

هشدار:

• حداکثر ولتاژ ورودی 5.5V است

• از خازن‌های سرامیکی با کیفیت بالا استفاده شود

• به محدودیت جریان 250mA توجه شود

• برای جلوگیری از نوسانات، خازن خروجی باید به پایه خروجی نزدیک باشد
