ویژگی‌های فنی

🔍 مزایای کلیدی:

• تبدیل ولتاژ پایین به بالا (مثلاً 3.3V به 5V/12V)

• جریان سوییچ 1A – توانایی راه‌اندازی بارهای متوسط

• ابعاد بسیار فشرده – مناسب برای طراحی‌های پرتابل

• بازدهی بسیار بالا – تا 95%

• حفاظت Undervoltage Lockout – محافظت از باتری

⚡ پین‌های اتصال:

• VIN: ورودی ولتاژ (1.8V-6V)

• GND: زمین

• SW: Switch (خروجی سوییچینگ)

• FB: Feedback (تنظیم ولتاژ خروجی)

• EN: Enable (فعال/غیرفعال)

کاربردهای اصلی

💡 کاربردهای متداول:

• سیستم‌های مبتنی بر باتری لیتیوم

• شارژرهای قابل حمل (Power Banks)

• LEDهای پرقدرت و درایورها

• تجهیزات پزشکی پرتابل

• سیستم‌های IoT و embedded

• مبدل‌های USB به ولتاژهای بالاتر

📊 مقادیر پیشنهادی:

• 5V خروجی: R1=300K, R2=100K

• 9V خروجی: R1=620K, R2=100K

• 12V خروجی: R1=870K, R2=100K

• 15V خروجی: R1=1.1M, R2=100K

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

• خازن ورودی: 22μF – 47μF (X5R/X7R)

• خازن خروجی: 47μF – 100μF (X5R/X7R)

• سلف: 4.7μH – 10μH (جریان اشباع 2A+)

• دیود شاتکی: ضروری برای کارایی

🔧 انتخاب سلف:

• مقدار: 4.7μH – 10μH

• جریان اشباع: حداقل 2A

• مقاومت سری: < 50mΩ

🔧 انتخاب دیود شاتکی:

• ولتاژ: حداقل 40V

• جریان: حداقل 1A

• سریع: Trr < 50ns

مزایا و معایب

✅ مزایا:

• بازدهی بسیار بالا (تا 95%)

• ابعاد بسیار فشرده (SOT-23-5)

• محدوده ورودی پایین (از 1.8V)

• جریان استندبای بسیار پایین

• قیمت بهینه

❌ معایب:

• جریان خروجی محدود به 1A

• نیاز به دیود شاتکی خارجی

• حساس به طراحی PCB

حفاظت‌های داخلی

🛡️ حفاظت‌های تعبیه شده:

• Undervoltage Lockout (UVLO)

• حفاظت اضافه بار (Current Limit)

• Soft-Start داخلی

نکات مهم layout PCB

🔧 توصیه‌های حیاتی:

• مسیرهای VIN, SW را کوتاه و عریض طراحی کنید

• خازن ورودی را نزدیک پین‌های VIN و GND قرار دهید

• دیود شاتکی را نزدیک پین SW قرار دهید

• مسیر FB را از نویز ایزوله کنید

نتیجه‌گیری

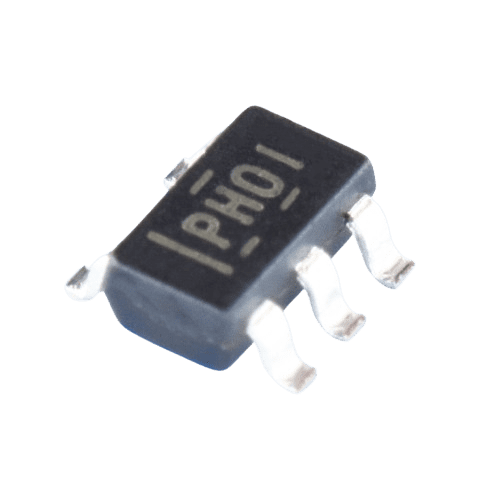

TPS61040DBVR یک انتخاب عالی و بهینه برای پروژه‌هایی است که نیاز به تبدیل ولتاژ پایین به بالا با بازدهی بالا دارند. این آیسی برای سیستم‌های مبتنی بر باتری، تجهیزات پرتابل و کاربردهای فضامحدود ایده‌آل است.

توصیه نهایی:

• از سلف با کیفیت بالا با جریان اشباع کافی استفاده کنید

• دیود شاتکی سریع و با ولتاژ مناسب انتخاب کنید

• layout PCB را با دقت طراحی کنید

• در محاسبات جریان خروجی، بازدهی را در نظر بگیرید

این رگولاتور برای طراحی‌های مدرن embedded که به تبدیل ولتاژ با بازدهی بالا نیاز دارند، بسیار مناسب است.
