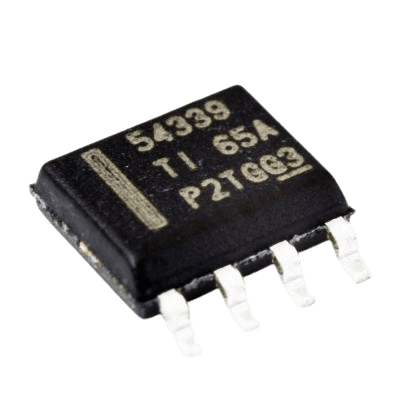

معرفی رگولاتور سوئیچینگ TPS54339DDA

رگولاتور سوئیچینگ TPS54339DDA یک مبدل DC-DC باک (کاهنده) با کارایی بالا از شرکت Texas Instruments است. این آیسی برای تبدیل ولتاژهای بالاتر به ولتاژهای پایین‌تر با بازدهی عالی طراحی شده است.

ویژگی‌های کلیدی

• محدوده ورودی وسیع: 4.5V تا 28V

• خروجی قابل تنظیم: از 0.8V تا 22V

• جریان خروجی: حداکثر 3A پیوسته

• بازدهی بالا: تا 95%

• فرکانس سوئیچینگ: 100 کیلوهرتز تا 2.5 مگاهرتز (قابل تنظیم)

• بسته‌بندی: PowerPAD™ SO-8

کاربردهای اصلی

• تجهیزات صنعتی

• سیستم‌های ارتباطی

• سرورها و مراکز داده

• تجهیزات خودرویی

مزایای کلیدی

• قابلیت تنظیم فرکانس سوئیچینگ

• حفاظت کامل (اضافه‌بار، دمای بالا، اتصال کوتاه)

• قابلیت همگام‌سازی (Sync)

• مصرف جریان standby پایین

• نویز EMI پایین

ملاحظات طراحی:

• نیاز به هیت‌سینک مناسب برای dissipate کردن حرارت

• انتخاب سلف با جریان اشباع مناسب

• استفاده از خازن‌های با ESR پایین

• توجه به طراحی صحیح PCB برای مدیریت حرارت

هشدار: به دلیل جریان کاری بالا، مدیریت حرارتی مناسب ضروری است. از هیت‌سینک و طراحی PCB مناسب استفاده کنید.
