پین‌های کلیدی:

• VIN (پایه 2,8): ورودی ولتاژ (دو پایه برای جریان بالا)

• PH (پایه 7): پایه سوییچینگ (Phase)

• GND (پایه 6): زمین

• VSNS (پایه 4): سنسور ولتاژ (معادل FB در سایر رگولاتورها)

• COMP (پایه 5): کمپانساسیون

• EN (پایه 3): Enable

• BOOT (پایه 1): بوت‌استرپ

• PowerPAD™ (پد حرارتی زیر آیسی): برای دفع حرارت بهینه

ویژگی‌های پیشرفته

🔧 قابلیت‌های منحصر به فرد:

• جریان خروجی بالا (3A): مناسب برای بارهای پر مصرف

• پکیج PowerPAD™: قابلیت دفع حرارت فوق‌العاده

• Soft-Start داخلی: راه‌اندازی نرم برای جلوگیری از جریان هجوم

• حفاظت‌های جامع:

  • اضافه جریان (Cycle-by-Cycle)

  • حرارتی (Thermal Shutdown)

  • UVLO (Under Voltage Lockout)

نکات حیاتی طراحی

⚠️ ملاحظات مهم:

1. انتخاب سلف:

   • مقدار: 10µH تا 22µH

   • جریان اشباع: حداقل 4A-5A

   • مقاومت سری: کمتر از 20mΩ

2. خازن‌ها:

   • CIN: 47µF الکترولیتی Low-ESR (35V-50V)

   • COUT: 100µF الکترولیتی Low-ESR (25V)

   • خازن بوت: 0.1µF بین BOOT و PH

3. مدیریت حرارتی (بسیار مهم):

   • PowerPAD™ باید به صفحه مسی بزرگ روی PCB متصل شود

   • استفاده از ویای حرارتی متعدد برای انتقال حرارت به لایه‌های داخلی

   • در جریان‌های بالای 2A، هیت‌سینک ممکن است لازم باشد

4. کمپانساسیون:

   • شبکه RC سری بین COMP و GND

   • مقادیر معمول: مقاومت 10kΩ و خازن 1nF

کاربردهای اصلی

💡 کاربردهای صنعتی و حرفه‌ای:

• تجهیزات شبکه و ارتباطی: روترها، سوئیچ‌ها

• سیستم‌های صنعتی: PLC، کنترلرها

• منابع تغذیه صنعتی

• تجهیزات خودرویی

• پردازنده‌ها و FPGA های پر مصرف

جمع‌بندی نهایی

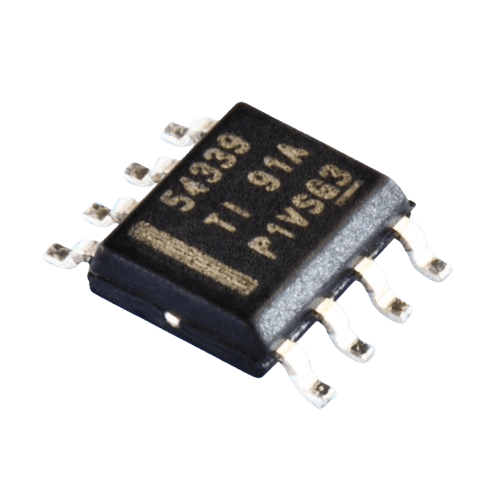

TPS54339DDA یک “اسب کاری قابل اعتماد” در دنیای رگولاتورهای باک صنعتی است. این آیسی برای طراحانی که نیاز به منبع تغذیه پرقدرت، پایدار و قابل اطمینان برای کاربردهای صنعتی دارند، گزینه‌ای ایده‌آل محسوب می‌شود.

این رگولاتور برای چه کسانی مناسب است:

• طراحان صنعتی که به جریان خروجی بالا نیاز دارند

• پروژه‌های تجهیزات شبکه و ارتباطی

• سیستم‌هایی با مصرف توان متوسط تا بالا

• کاربردهایی که قابلیت اطمینان اولویت دارد

هشدار مهم:

• طراحی با این آیسی نیاز به توجه ویژه به مدیریت حرارتی دارد

• اتصال صحیح PowerPAD™ برای عملکرد بهینه ضروری است

توصیه نهایی:
اگر نیاز به یک رگولاتور 3A با قابلیت اطمینان بالا دارید و محدوده ورودی تا 28V برای شما کافی است، TPS54339DDA یکی از بهترین گزینه‌های موجود در بازار است.

این آیسی نماینده تجربه طولانی TI در تولید رگولاتورهای صنعتی با کیفیت است که سال‌هاست در صنعت مورد اعتماد طراحان قرار گرفته است.
