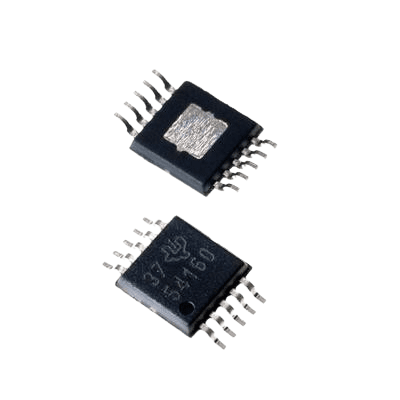

معرفی رگولاتور سوئیچینگ TPS54160DGQ

رگولاتور سوئیچینگ TPS54160DGQ یک مبدل DC-DC باک (کاهنده) با کارایی بالا از شرکت Texas Instruments است. این آیسی برای تبدیل ولتاژهای بالاتر به ولتاژهای پایین‌تر با بازدهی عالی طراحی شده است.

ویژگی‌های کلیدی

• محدوده ورودی وسیع: 3.5V تا 60V

• خروجی قابل تنظیم: از 1.2V تا 58V

• جریان خروجی: حداکثر 1.5A پیوسته

• بازدهی بالا: تا 95%

• فرکانس سوئیچینگ: 100 کیلوهرتز تا 2.5 مگاهرتز (قابل تنظیم)

• بسته‌بندی: HVSSOP-10

کاربردهای اصلی

• تجهیزات صنعتی 24V/48V

• سیستم‌های مخابراتی

• تجهیزات خودرویی 12V/24V

• سیستم‌های باتری‌خور

• کنترل موتور و درایوها

مزایای کلیدی

• ولتاژ ورودی بسیار بالا (تا 60V)

• قابلیت کار در محیط‌های صنعتی

• حفاظت کامل (اضافه‌بار، دمای بالا، اتصال کوتاه)

• قابلیت همگام‌سازی (Sync)

• مصرف جریان standby پایین (17μA)

ملاحظات طراحی:

• نیاز به هیت‌سینک مناسب برای دفع حرارت

• انتخاب سلف با جریان اشباع مناسب

• استفاده از خازن‌های با ولتاژ کاری بالا

• توجه به فاصله عایقی (Creepage and Clearance) در PCB

هشدار: به دلیل ولتاژ ورودی بالا، رعایت نکات ایمنی و فاصله‌های عایقی در طراحی PCB ضروری است.
