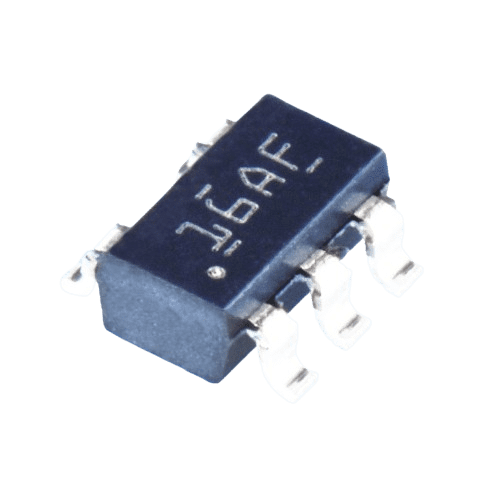

رگولاتور TLV62569DBVR

TLV62569DBVR یک مبدل باک (Step-Down) DC-DC سینکرون با بهره‌وری فوق‌العاده بالا در پکیج بسیار کوچک SOT-23-5 است. این آیسی به‌طور خاص برای سیستم‌های مبتنی بر باتری و دستگاه‌های قابل حمل که به فضای کم و عمر باتری طولانی نیاز دارند، بهینه‌سازی شده است.

نکات حیاتی طراحی

• انتخاب سلف (مهمترین جزء): به دلیل فرکانس سوییچینگ بسیار بالا (2.5MHz)، به یک سلف 1.0µH تا 2.2µH با کیفیت بالا، جریان اشباع حداقل 2.5A-3A و مقاومت سری (DCR) پایین نیاز دارید.

• خازن‌های ورودی و خروجی: از خازن‌های سرامیکی X5R یا X7R استفاده کنید.

  • CIN: 10µF

  • COUT: 22µF

• Layout PCB (بسیار مهم):

  • حلقه‌های جریان (VIN → CIN → IC → GND) و (SW → L → COUT → GND) باید حداقل ممکن باشند.

  • خازن ورودی (CIN) باید در نزدیکی مستقیم پایه‌های VIN و GND آیسی قرار گیرد.

  • مسیر FB باید از نویز سوییچینگ (مسیرهای SW و VIN) دور نگه داشته شود.

کاربردهای اصلی

• گجت‌های قابل حمل: گوشی‌های هوشمند، ساعت‌های هوشمند، هندزفری.

• سیستم‌های Embedded مبتنی بر باتری: ماژول‌های IoT، سنسورهای بی‌سیم.

• پردازنده‌های کم‌مصرف: تأمین ولتاژ هسته (Core Voltage) برای MCUها و SoCها.

• دستگاه‌های پوشیدنی (Wearable Devices).

جمع‌بندی و مقایسه با نمونه‌های مشابه

TLV62569 نماینده نسل جدید رگولاتورهای فشرده و پرفرکانس است. اگر RT8059 (1.5A) برای شما کافی نیست و به جریان 2A در فضای مشابه نیاز دارید، TLV62569 یک گزینه ایده‌آل است.
