نکات مهم طراحی

⚠️ ملاحظات طراحی:

1. انتخاب سلف:

   • مقدار: 22µH تا 47µH

   • جریان اشباع: حداقل 3A

   • مقاومت سری: پایین

2. خازن‌ها:

   • CIN: 47µF الکترولیتی (25V-35V)

   • COUT: 100µF الکترولیتی Low-ESR

   • خازن بوت: 0.1µF بین BS و SW

3. کمپانساسیون:

   • یک شبکه RC سری بین COMP و GND

   • مقادیر معمول: مقاومت 10kΩ و خازن 1nF

4. مدیریت حرارتی:

   • پکیج SOIC-8 قابلیت دفع حرارت محدودی دارد

   • در جریان‌های بالای 1.5A از مسیرهای مسی عریض استفاده کنید

کاربردهای اصلی

💡 کاربردهای عمومی و صنعتی:

• منابع تغذیه عمومی برای بردهای الکترونیکی

• تجهیزات شبکه و ارتباطی

• کنترلرهای صنعتی

• سیستم‌های embedded

• منابع تغذیه آزمایشگاهی

• محصولات مصرفی: DVD Player, Set-top Box

جمع‌بندی نهایی

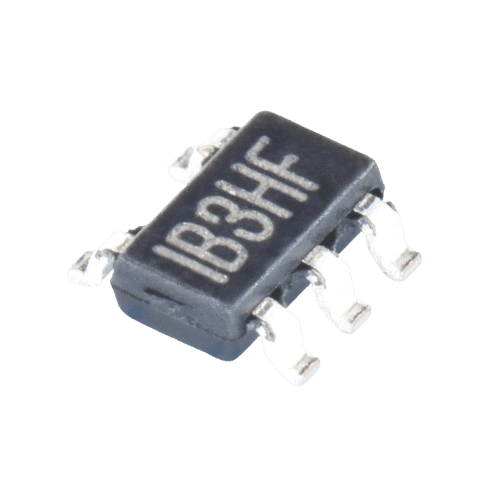

MP1541DJ یک “سرباز قدیمی اما قابل اعتماد” در دنیای رگولاتورهای باک است. این آیسی برای بیش از یک دهه در صنعت مورد استفاده قرار گرفته و ثابت کرده که راه‌حلی پایدار و اقتصادی است.

این رگولاتور برای چه کسانی مناسب است:

• مبتدیان در طراحی منابع تغذیه سوئیچینگ

• پروژه‌های نمونه‌سازی و آزمایشگاهی

• طراحی‌هایی با حساسیت قیمتی

• کاربردهای عمومی و صنعتی که به بالاترین کارایی نیاز ندارند

این رگولاتور برای چه کسانی مناسب نیست:

• طراحی‌های فوق‌العاده فشرده

• کاربردهای باتری‌دار که به بازدهی بسیار بالا نیاز دارند

• سیستم‌های حساس به نویز با فرکانس بالا

توصیه نهایی:
MP1541DJ یک انتخاب عالی برای یادگیری طراحی منابع تغذیه سوئیچینگ است. اگر اولین بار است که با رگولاتورهای باک کار می‌کنید، این آیسی به دلیل پکیج بزرگ‌تر و طراحی ساده‌تر، گزینه مناسبی برای شروع است.

این آیسی نشان‌دهنده نسل قدیمی‌تر اما همچنان مفید تکنولوژی MPS است که پایه‌ای برای توسعه رگولاتورهای پیشرفته‌تر این شرکت بوده است.
