نکات مهم طراحی

• انتخاب سلف: یک سلف 10µH تا 22µH با جریان اشباع حداقل 3A و مقاومت سری (DCR) پایین پیشنهاد می‌شود.

• خازن‌های ورودی و خروجی: از خازن‌های سرامیکی X5R یا X7R استفاده کنید.

  • CIN: 22µF (ولتاژ مجاز حداقل 25V)

  • COUT: 47µF (ولتاژ مجاز بالاتر از Vout)

• دیود شاتکی (اختیاری اما توصیه شده): اگرچه این آیسی سینکرون است، اضافه کردن یک دیود شاتکی سریع (مانند SS34) بین SW و GND می‌تواند در برابر اسپایک‌های ولتاژ محافظت کند.

• مدیریت حرارتی: در جریان‌های نزدیک به 2A، از مسیرهای مسی عریض برای پایه‌های GND و VIN استفاده کنید.

کاربردهای اصلی

• منابع تغذیه عمومی: تغذیه بردهای الکترونیکی مختلف

• تجهیزات شبکه: روترها، سوئیچ‌ها، مودم‌ها

• سیستم‌های Embedded: تغذیه MCUها، سنسورها و ماژول‌ها

• کنترلرهای صنعتی

• محصولات مصرفی: تلویزیون، سیستم‌های صوتی، کنسول‌های بازی

جمع‌بندی نهایی

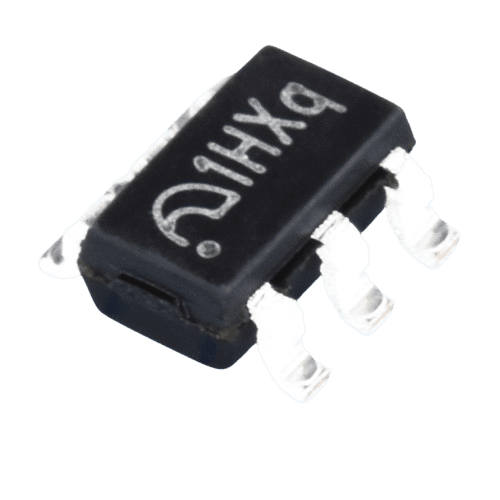

ME3116AM6G یک “سرباز خط مقدم” قابل اعتماد و اقتصادی در دنیای رگولاتورهای باک است. این آیسی برای طراحانی که به دنبال یک راه‌حل متعادل از نظر قیمت، عملکرد و قابلیت اطمینان هستند، گزینه‌ای ایده‌آل محسوب می‌شود.

این رگولاتور برای چه کسانی مناسب است:

• پروژه‌هایی با حساسیت قیمتی

• طراحی‌های عمومی و صنعتی

• مواقعی که به قابلیت اطمینان بالا نیاز است

• طراحانی که با پکیج SOT-23-6 راحت هستند

نکته مهم: به دلیل ولتاژ مرجع غیرمعمول (0.923V)، در محاسبه مقادیر مقاومت‌های فیدبک دقت کنید و ترجیحاً از مقاومت‌های سری E96 برای دقت بیشتر استفاده نمایید.

این آیسی نشان‌دهنده تخصص MPS در تولید رگولاتورهای با کیفیت و مقرون‌به‌صرفه است که سال‌هاست در صنعت مورد اعتماد طراحان قرار گرفته است.
