ویژگی‌های فنی

🔍 مزایای کلیدی:

• محدوده ورودی بسیار گسترده (4V-60V) – مناسب برای کاربردهای صنعتی

• جریان خروجی 3A – توانایی راه‌اندازی بارهای سنگین

• فرکانس سوییچینگ قابل تنظیم – بهینه‌سازی برای بازدهی یا اندازه

• حفاظت‌های جامع – ایمنی بالا در شرایط سخت

• PowerPAD – مدیریت حرارتی عالی

⚡ پین‌های اتصال:

• VIN: ورودی ولتاژ (4V-60V)

• GND: زمین

• EN: Enable (فعال/غیرفعال)

• RT: تنظیم فرکانس سوییچینگ

• FB: Feedback (تنظیم ولتاژ خروجی)

• SW: Switch (خروجی سوییچینگ)

• BOOT: بایاس درایور High-Side

• PG: Power Good (اختیاری)

کاربردهای اصلی

💡 کاربردهای صنعتی و خودرویی:

• سیستم‌های صنعتی 24V/48V

• تجهیزات مخابراتی و ارتباطی

• سیستم‌های خودرویی (12V/24V)

• کنترلرهای موتور صنعتی

• سیستم‌های اتوماسیون صنعتی

• تجهیزات مبتنی بر PoE

پیشنهادی:

• 3.3V خروجی: R1=309K, R2=100K

• 5V خروجی: R1=523K, R2=100K

• 12V خروجی: R1=1.4M, R2=100K

• 24V خروجی: R1=2.87M, R2=100K

نکات مهم طراحی

⚠️ ملاحظات حیاتی برای ولتاژهای بالا:

• خازن ورودی: 100μF – 470μF (63V+)

• خازن خروجی: 100μF – 220μF (X5R/X7R)

• سلف: 10μH – 47μH (جریان اشباع 4A+)

• خازن بوت: 0.1μF (16V)

🔧 انتخاب سلف:

• مقدار: 10μH – 47μH (بر اساس فرکانس)

• جریان اشباع: حداقل 4A

• ولتاژ کاری: مناسب برای ولتاژ ورودی

مزایا و معایب

✅ مزایا:

• محدوده ورودی بسیار گسترده (4V-60V)

• جریان خروجی 3A پیوسته

• بازدهی بسیار بالا (تا 95%)

• حفاظت‌های جامع

• مدیریت حرارتی عالی با PowerPAD

❌ معایب:

• طراحی پیچیده‌تر نسبت به رگولاتورهای Low-Voltage

• نیاز به قطعات با ولتاژ کاری بالا

• حساس به layout PCB

حفاظت‌های داخلی

🛡️ حفاظت‌های تعبیه شده:

• حفاظت اضافه بار (Cycle-by-Cycle)

• حفاظت حرارتی (Thermal Shutdown)

• Undervoltage Lockout (UVLO)

• Soft-Start داخلی

• Overvoltage Protection

مدیریت حرارتی

🔥 مزایای PowerPAD:

• RθJA: 23°C/W (با PCB مناسب)

• توان تلفاتی: مدیریت تا 3W

• تهویه: اتصال حرارتی به PCB

نکات مهم layout PCB

🔧 توصیه‌های حیاتی برای ولتاژهای بالا:

• فاصله عایقی کافی بین مسیرهای پرولتاژ

• خازن ورودی با ولتاژ کاری مناسب (حداقل 63V)

• اتصال حرارتی PowerPAD به PCB

• مسیرهای عریض برای جریان 3A

نتیجه‌گیری

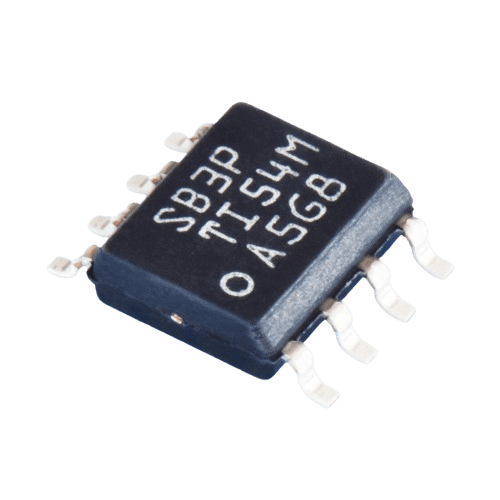

LMR16030PDDAR یک انتخاب حرفه‌ای و صنعتی برای پروژه‌هایی است که نیاز به منبع تغذیه باک با محدوده ورودی بسیار گسترده و قابلیت اطمینان بالا دارند. این آیسی برای کاربردهای صنعتی، خودرویی و مخابراتی کاملاً ایده‌آل است.

توصیه نهایی:

• از قطعات با ولتاژ کاری مناسب استفاده کنید

• مدیریت حرارتی با PowerPAD را بهینه implement کنید

• layout PCB را با در نظر گرفتن فاصله عایقی طراحی کنید

• در محیط‌های صنعتی پرنویز، فیلتراسیون اضافه در نظر بگیرید

این رگولاتور برای شرایط سخت صنعتی طراحی شده و قابلیت اطمینان بسیار بالایی ارائه می‌دهد.
