پین‌های مهم

پین‌های کلیدی VQFN-48:

• VIN1-4: ورودی‌های جداگانه برای هر Buck

• VOUT1-4: خروجی‌های Buck (3A, 2A, 2A, 1.5A)

• LDOOUT1-4: خروجی‌های LDO

• SCL/SDA: رابط I²C

• EN1-4: Enable برای هر کانال

• PGOOD1-4: Power Good برای هر کانال

• پد حرارتی مرکزی: برای دفع حرارت

ویژگی‌های پیشرفته

🔧 قابلیت‌های منحصر به فرد:

• کنترل کاملاً دیجیتال از طریق I²C:

  • تنظیم ولتاژ خروجی هر کانال

  • تنظیم ترتیب راه‌اندازی (Sequencing)

  • مانیتورینگ وضعیت سیستم

  • کنترل Dynamic Voltage Scaling

• Power Sequencing خودکار:

  • راه‌اندازی هوشمند کانال‌ها با تاخیرهای programmable

  • Shutdown sequencing

• حفاظت‌های جامع:

  • اضافه جریان (OCP)

  • اضافه ولتاژ (OVP)

  • کم ولتاژ (UVP)

  • حرارتی (OTP)

نکات حیاتی طراحی

⚠️ ملاحظات مهم:

1. طراحی PCB:

   • استفاده از PCB 4 لایه یا بیشتر ضروری است

   • جداسازی زمین آنالوگ و دیجیتال

   • مسیرهای سوییچینگ کوتاه و عریض

2. مدیریت حرارتی:

   • پد حرارتی باید با ویای متعدد به لایه‌های داخلی متصل شود

   • در بارهای کامل ممکن است نیاز به هیت‌سینک باشد

3. خازن‌ها:

   • CIN: 10µF برای هر Buck + خازن‌های بای‌پس

   • COUT: 22µF برای هر خروجی

4. برنامه‌نویسی I²C:

   • نیاز به دانش برنامه‌نویسی دارد

   • رجیسترهای متعدد برای پیکربندی

کاربردهای اصلی

💡 کاربردهای پیشرفته:

• پردازنده‌های پرسرعت: ARM Cortex-A، Intel Atom

• سیستم‌های Embedded پیچیده

• تجهیزات شبکه و ارتباطی

• سیستم‌های خودرویی پیشرفته

• دستگاه‌های پزشکی پیشرفته

جمع‌بندی نهایی

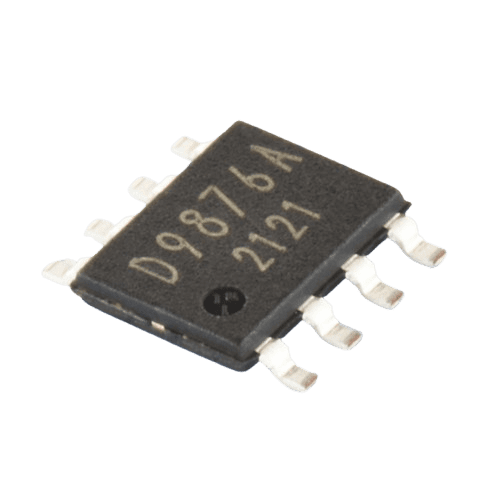

BD9876AEFJ-E2 یک “سیستم مدیریت قدرت تمام‌عیار” است که نماینده اوج تخصص ROHM در طراحی PMICها می‌باشد.

این رگولاتور برای چه کسانی مناسب است:

• طراحان حرفه‌ای سیستم‌های embedded

• پروژه‌های صنعتی و خودرویی پیشرفته

• سیستم‌هایی با پردازنده‌های پرسرعت

• کاربردهایی که مدیریت قدرت هوشمند نیاز دارند

هشدار مهم:
این آیسی برای مبتدیان به هیچ وجه مناسب نیست و طراحی با آن نیاز به:

• تجربه بسیار بالا در طراحی منابع تغذیه

• دانش برنامه‌نویسی I²C

• دسترسی به PCB چند لایه با کیفیت

توصیه نهایی:

• از نرم‌افزارهای شبیه‌سازی ROHM استفاده کنید

• کیت توسعه ROHM را تهیه نمایید

• تست‌های جامع تحت شرایط مختلف انجام دهید

• از مستندات فنی کامل ROHM استفاده کنید

این آیسی برای پروژه‌هایی که به سطح بالایی از یکپارچه‌سازی و کنترل هوشمند قدرت نیاز دارند، یک راه‌حل ایده‌آل محسوب می‌شود.
