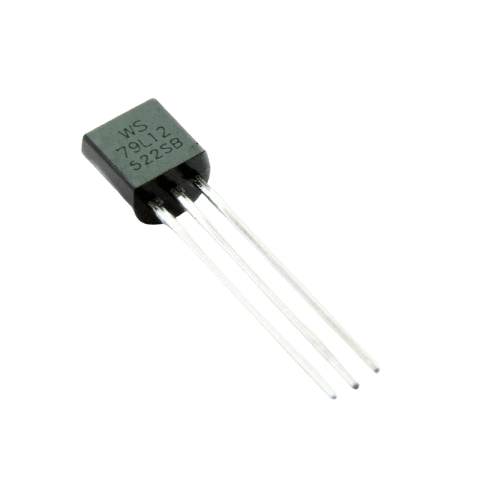

رگولاتور 79L12ACZ

رگولاتور 79L12ACZ یک رگولاتور خطی ولتاژ ثابت منفی در بسته‌بندی DIP است که برای تثبیت ولتاژ 12V- طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ خروجی ثابت: 12V-

• جریان خروجی: تا 100mA

• ولتاژ ورودی: تا -35V

• دقت ولتاژ: ±4%

• حفاظت داخلی: اضافه بار و اتصال کوتاه

• بسته‌بندی: DIP (TO-92)

کاربردهای اصلی

• منابع تغذیه دوطرفه (سیمتریک)

• سیستم‌های صوتی و آمپلیفایرهای عملیاتی

• مدارهای آنالوگ با ولتاژ منفی

• تجهیزات آزمایشگاهی

• وسایل الکترونیکی صنعتی

مزایای کلیدی

• طراحی ساده و نیاز به قطعات جانبی کم

• حفاظت داخلی در برابر اضافه بار و اتصال کوتاه

• پایداری حرارتی داخلی

• قیمت مناسب

• قابلیت اطمینان بالا

ملاحظات طراحی:

• خازن ورودی: 0.33μF (برای پایداری)

• خازن خروجی: 0.1μF (برای کاهش نویز)

• مدیریت حرارتی: برای جریان‌های نزدیک به حداکثر

• ولتاژ ورودی: حداقل -14.5V برای عملکرد مناسب

هشدار:

• حداکثر ولتاژ ورودی 35V- است

• جریان خروجی نباید از 100mA تجاوز کند

• قطبیت معکوس نسبت به رگولاتورهای 78xx

• برای جلوگیری از نوسانات، خازن‌های ورودی و خروجی نزدیک به آیسی نصب شوند

• در صورت استفاده در جریان‌های بالا، هیت‌سینک مناسب لازم است
