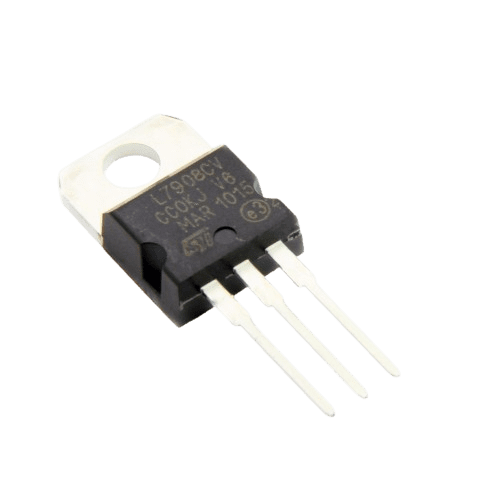

رگولاتور 7908CV

رگولاتور 7908CV یک رگولاتور خطی ولتاژ ثابت منفی 8V- در بسته‌بندی DIP است که برای کاربردهای عمومی و صنعتی طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ خروجی ثابت: 8V-

• جریان خروجی: تا 1A

• ولتاژ ورودی: تا -35V

• دقت ولتاژ: ±4%

• حفاظت داخلی: اضافه بار، اتصال کوتاه و گرمایی

• بسته‌بندی: DIP (TO-220)

کاربردهای اصلی

• منابع تغذیه دوطرفه (سیمتریک)

• سیستم‌های صوتی و آمپلیفایرهای عملیاتی

• مدارهای آنالوگ با ولتاژ منفی

• تجهیزات آزمایشگاهی

• پروژه‌های الکترونیکی صنعتی

مزایای کلیدی

• قابلیت تحمل جریان بالا (تا 1A)

• حفاظت کامل داخلی

• پایداری حرارتی خودکار

• نصب آسان با بسته‌بندی DIP

• قیمت مناسب و در دسترس

ملاحظات طراحی:

• خازن ورودی: 0.33μF (برای پایداری)

• خازن خروجی: 0.1μF (برای کاهش نویز)

• هیت‌سینک: ضروری برای جریان‌های بالای 500mA

• ولتاژ ورودی: حداقل -10.5V برای عملکرد مناسب

هشدار:

• حداکثر ولتاژ ورودی 35V- است

• جریان خروجی نباید از 1A تجاوز کند

• قطبیت معکوس نسبت به رگولاتورهای 78xx

• هیت‌سینک مناسب برای جلوگیری از overheating ضروری است

• خازن‌ها باید نزدیک به پایه‌های IC نصب شوند

• از اتصال کوتاه ورودی و خروجی جلوگیری شود
