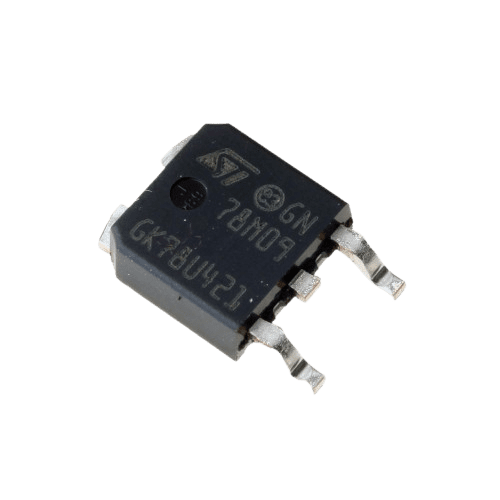

رگولاتور 78M09CDT

رگولاتور 78M09CDT یک رگولاتور خطی ولتاژ ثابت 9V در بسته‌بندی SMD است که برای کاربردهای صنعتی با جریان متوسط طراحی شده است.

ویژگی‌های کلیدی

• ولتاژ خروجی ثابت: 9V

• جریان خروجی: تا 500mA

• ولتاژ ورودی: تا 35V

• دقت ولتاژ: ±4%

• حفاظت داخلی: اضافه بار، اتصال کوتاه و گرمایی

• بسته‌بندی: SMD (DPAK)

کاربردهای اصلی

• منابع تغذیه صنعتی

• سیستم‌های کنترل و اتوماسیون

• مدارهای میکروکنترلری

• تجهیزات ارتباطی

• پروژه‌های الکترونیکی

مزایای کلیدی

• جریان خروجی متوسط (تا 500mA)

• حفاظت کامل داخلی

• پایداری حرارتی خودکار

• ابعاد فشرده SMD

• قیمت مناسب و در دسترس

ملاحظات طراحی:

• خازن ورودی: 0.33μF (سرامیکی)

• خازن خروجی: 0.1μF (سرامیکی)

• هیت‌سینک: توصیه می‌شود برای جریان‌های بالا

• ولتاژ ورودی: حداقل 11V برای عملکرد مناسب

هشدار:

• حداکثر ولتاژ ورودی 35V است

• جریان خروجی نباید از 500mA تجاوز کند

• هیت‌سینک برای جریان‌های نزدیک به حداکثر توصیه می‌شود

• خازن‌ها باید نزدیک به پایه‌های IC نصب شوند

• از اتصال کوتاه ورودی و خروجی جلوگیری شود
