ویژگی‌های الکتریکی مهم

📊 مشخصات دینامیکی:

• حداکثر ولتاژ معکوس تکرارشونده (VRRM): 600V

• حداکثر جریان مستقیم (IF): 15A

• جریان هجوم (IFSM): 150A

• جریان نشتی معکوس (IR): 10μA (در 25°C)

• ظرفیت خازنی (Cj): 100pF (در 0V)

⚡ مشخصات حرارتی:

• مقاومت حرارتی (RθJC): 1.5°C/W

• مقاومت حرارتی (RθJA): 60°C/W (بدون هیت‌سینک)

• توان تلفاتی مجاز (PTOT): 125W (در 25°C)

ویژگی‌های منحصر به فرد

🔧 مزایای کلیدی MUR1560G:

• ترکیب ولتاژ و جریان بالا: 600V و 15A

• زمان بازیابی فوق‌سریع (35ns): کاهش تلفات سوئیچینگ

• Soft Recovery: کاهش نویز EMI و استرس روی سوییچ

• قابلیت اطمینان فوق‌العاده: مناسب برای کاربردهای صنعتی سنگین

کاربردهای اصلی

💡 کاربردهای صنعتی سنگین:

• منابع تغذیه سوئیچینگ صنعتی

• اینورترهای سه‌فاز

• کنترلرهای موتور القایی

• سیستم‌های جوشکاری اینورتری

• تجهیزات UPS صنعتی

• سیستم‌های انتقال توان

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

1. مدیریت حرارتی (بسیار مهم):

   • حتماً از هیت‌سینک بزرگ و مناسب استفاده کنید

   • توان تلفاتی: P_loss = Vf × If (می‌تواند تا 18W برسد)

2. ملاحظات ولتاژ بالا:

   • فاصله مناسب بین پایه‌ها و PCB

   • استفاده از عایق‌های مناسب

   • در نظر گرفتن کرول‌دیستانس (Creepage Distance)

جمع‌بندی نهایی

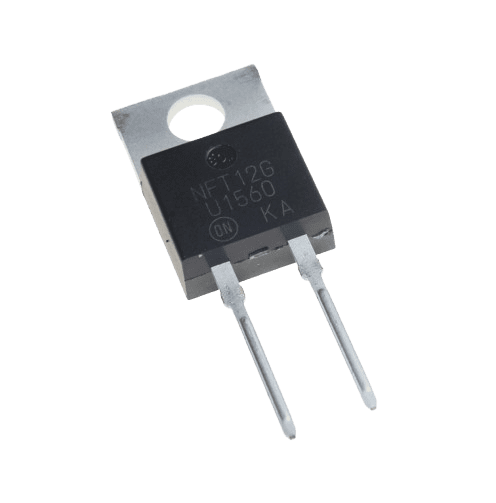

MUR1560G یک دیود صنعتی سنگین‌وزن برای کاربردهای ولتاژ و جریان بالا است. این دیود راه‌حلی ایده‌آل برای سیستم‌هایی است که به قابلیت تحمل توان فوق‌العاده و قابلیت اطمینان بالا نیاز دارند.

این دیود برای چه کسانی مناسب است:

• طراحان تجهیزات صنعتی سنگین

• پروژه‌های ولتاژ متوسط تا بالا (400-600V)

• سیستم‌های کنترل موتور صنعتی

• کاربردهای اینورتری و درایو

هشدار مهم:

• بدون هیت‌سینک مناسب به هیچ وجه استفاده نشود

• ملاحظات ایمنی ولتاژ بالا را رعایت کنید

• اتصالات را با گشتاور مناسب محکم کنید

توصیه نهایی:
اگر نیاز به یک دیود قدرتمند و قابل اعتماد برای کاربردهای صنعتی ولتاژ و جریان بالا دارید، MUR1560G یکی از بهترین گزینه‌های موجود در بازار است.

این دیود نماینده تخصص ON Semiconductor در تولید قطعات قدرت صنعتی است و برای سخت‌ترین شرایط کاری طراحی شده است.
