ویژگی‌های الکتریکی مهم

📊 مشخصات دینامیکی:

• حداکثر ولتاژ معکوس تکرارشونده (VRRM): 200V

• حداکثر جریان مستقیم (IF): 3A

• جریان هجوم (IFSM): 80A

• جریان نشتی معکوس (IR): 1mA (در 25°C) – تا 50mA در دمای بالا

⚡ مشخصات حرارتی:

• مقاومت حرارتی (RθJC): 3°C/W

• مقاومت حرارتی (RθJA): 50°C/W (بدون هیت‌سینک)

ویژگی‌های منحصر به فرد

🔧 مزایای کلیدی BYV32E-200:

• ترکیب ولتاژ بالا و افت ولتاژ پایین: منحصر به فرد در دیودهای شاتکی

• سرعت سوئیچینگ بسیار بالا: عدم وجود بار بازیابی

• بازدهی فوق‌العاده: کاهش تلفات هدایت و سوئیچینگ

• قابلیت اطمینان بالا: مناسب برای کاربردهای صنعتی

کاربردهای اصلی

💡 کاربردهای تخصصی:

• منابع تغذیه سوئیچینگ فرکانس بالا (تا 500kHz)

• مبدل‌های DC-DC کارآمد

• سیستم‌های تلفن همراه و ارتباطی

• منابع تغذیه سرورها

• کنترلرهای موتور پیشرفته

• تجهیزات پزشکی

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

1. مدیریت حرارتی:

   • در جریان‌های بالای 2A حتماً از هیت‌سینک استفاده کنید

   • توان تلفاتی: P_loss = Vf × If + (نشتی)

2. ملاحظات فرکانس بسیار بالا:

   • اثرات پارازیتی را در نظر بگیرید

   • از Layout بهینه استفاده کنید

3. کاربردهای توصیه شده:

   • منابع تغذیه 48V

   • مبدل‌های فرکانس بالا (100-500kHz)

   • کاربردهای با حساسیت به بازدهی

جمع‌بندی نهایی

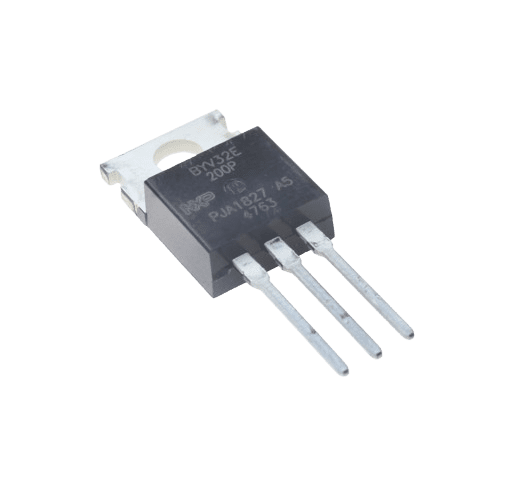

BYV32E-200 یک دیود شاتکی پیشرفته و کارآمد برای کاربردهای مدرن سوئیچینگ قدرت است. این دیود راه‌حلی ایده‌آل برای سیستم‌هایی است که به بازدهی بالا و سرعت سوئیچینگ فوق‌العاده نیاز دارند.

این دیود برای چه کسانی مناسب است:

• طراحان منابع تغذیه پر بازده

• پروژه‌های فرکانس بالا

• سیستم‌های مخابراتی و سروری

• کاربردهایی که کاهش تلفات توان اولویت دارد

هشدار مهم:

• جریان نشتی بالا در دماهای بالا را در نظر بگیرید

• برای کاربردهای حساس به نشتی ممکن است مناسب نباشد

• در جریان‌های بالای 2A حتماً از هیت‌سینک استفاده شود

توصیه نهایی:
اگر نیاز به یک دیود پرسرعت و کم‌مصرف برای کاربردهای ولتاژ متوسط (تا 200V) دارید، BYV32E-200 یکی از بهترین گزینه‌های موجود در بازار است.

این دیود نماینده تخصص NXP در تولید دیودهای شاتکی پیشرفته است و برای چالش‌برانگیزترین کاربردهای مدرن طراحی شده است.
