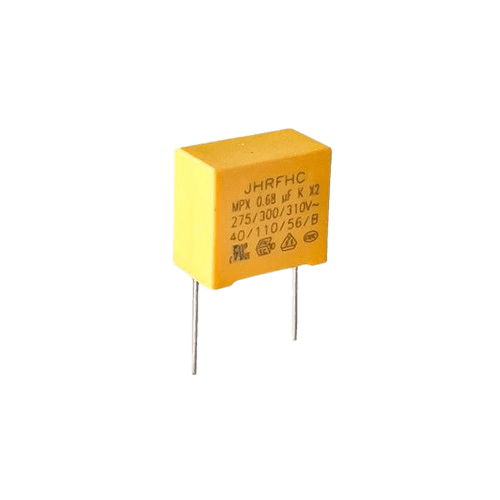

خازن CAP MKT 680nF 310V X2

 کاربردهای اصلی

• فیلترهای EMI/RFI در ورودی منابع تغذیه

• محافظت در برابر پالس‌های ولتاژ گذرا

• مدارات Snubber

• تجهیزات روشنایی صنعتی (LED/CFL)

• لوازم خانگی بزرگ (ماشین لباسشویی، یخچال)

• سیستم‌های صوتی و تصویری

• کمپرسورها و موتورهای AC

• پروژه‌های صنعتی

💡 ویژگی‌های منحصر به فرد

✅ ایمنی بالا مطابق استاندارد X2
✅ ظرفیت مناسب برای فیلتراسیون موثر
✅ پایداری حرارتی خوب
✅ عمر طولانی
✅ مناسب برای جریان‌های متوسط
✅ ساختار مستحکم

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی:

• طول: ~20mm

• قطر: ~12mm

• فاصله پایه‌ها: 15mm / 22.5mm

مشخصات الکتریکی:

• ضریب دمایی: -200±100ppm/°C

• ولتاژ شکست: >1000V

• استحکام عایقی: >1200V/mil

• ESR: متوسط

• Self-Resonant Frequency: ~1MHz

• Dielectric Absorption: <0.15%

⚠️ نکات مهم در استفاده

محدودیت‌ها:

• عدم استفاده در فرکانس‌های بالا (بالای 350kHz)

• حساسیت به گرمای بیش از حد هنگام لحیم‌کاری

• نیاز به فاصله‌گذاری مناسب در PCB

نکات طراحی:

• استفاده از فاصله کافی بین پایه‌ها در PCB

• در نظر گرفتن حفاظت در برابر اتصال کوتاه

• استفاده از PCB با فاصله عایقی مناسب

• اتصال صحیح بین سیم فاز و نول

• در نظر گرفتن جریان شارژ متوسط در هنگام روشن شدن

 روش تشخیص کیفیت

ویژگی‌های خازن مرغوب:

• بدنه یکدست بدون ترک یا شکستگی

• مارکینگ واضح و خوانا (684, 310V, X2)

• پایه‌های با کیفیت و بدون خوردگی

• پوشش اپوکسی یکنواخت و مستحکم

• اندازه استاندارد و متناسب

🏭 استانداردهای کیفیت

• IEC 60384-14

• UL 94V-0

• RoHS

• CE

• ENEC

💰 مزایای اقتصادی

• قیمت مناسب نسبت به ظرفیت

• عمر طولانی و قابلیت اطمینان خوب

• مناسب برای تولید انبوه

• صرفه‌جویی در هزینه‌های تولید

💎 جمع‌بندی نهایی

کاربردهای ایده‌آل:

• فیلترهای EMI در منابع تغذیه سوئیچینگ

• محافظت در برابر نویز در لوازم خانگی بزرگ

• تجهیزات روشنایی صنعتی LED

• سیستم‌های صوتی و تصویری

• کمپرسورها و موتورهای AC

توصیه فنی:

• رعایت نکات ایمنی برای ولتاژ AC

• استفاده از تجهیزات تست مناسب

• خرید از تامین‌کنندگان معتبر

• توجه به جریان شارژ اولیه

• در نظر گرفتن سایز فیزیکی در طراحی PCB

این خازن با ترکیب ظرفیت مناسب، ایمنی و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای کاربردهای صنعتی و تجهیزات با جریان متوسط است.
