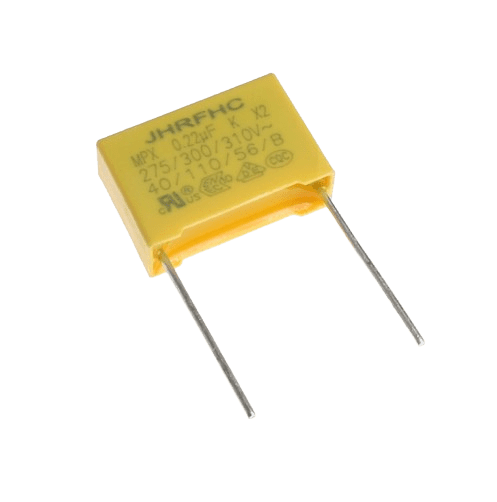

خازن ایمنی کلاس X2 با ظرفیت 220 نانوفاراد و ولتاژ مجاز 310 ولت AC است که به طور خاص برای فیلتر کردن نویز و محافظت در برابر تداخل الکترومغناطیسی (EMI) در مدارهای متصل به برق AC طراحی شده است.
کاربردهای اصلی و حیاتی
فیلترهای EMI/RFI:
قرارگیری در ورودی منبع تغذیههای سوئیچینگ (SMPS) برای جلوگیری از ورود نویز به برق شهر و همچنین خروج نویز از دستگاه.
استفاده در بردهای الکترونیکی لوازم خانگی، صنعتی و روشنایی (LED/CFL).
محافظت در برابر پالسهای ولتاژ گذرا: این خازن میتواند پالسهای ناگهانی و کوتاه مدت ولتاژ (مانند صاعقه) را تحمل و جذب کند.
مدارهای Snubber: گاهی برای کاهش Spikeهای ولتاژ در سوئیچینگ قطعات قدرت استفاده میشود.
🔧 نکات مهم در طراحی و استفاده
کاربرد ایمنی (Safety): این خازن یک مولفه ایمنی محسوب میشود. در صورت خرابی، باید ** circuit باز** شود (منفجر نشود) تا از برق گرفتگی کاربر جلوگیری کند.
اتصال صحیح: این خازن به صورت غیرقطبی است و بین سیم فاز و نول (Line & Neutral) و یا بین فاز و زمین (در برخی configها) بسته میشود.
استانداردها: این خازنها معمولاً استانداردهای ایمنی معتبری مانند UL 94V-0, IEC 60384-14, و ENEC را دارند.
ولتاژ واقعی: عدد 310V، ولتاژ متناوب (AC) است. این خازن قادر به تحمل ولتاژهای پیک بالاتر (حدود 310 * √2 ≈ 440V) به صورت مداوم است.
⚠️ هشدارهای ایمنی
هرگز از یک خازن معمولی به جای خازن کلاس X2 استفاده نکنید، زیرا در صورت خرابی خطر آتشسوزی یا برق گرفتگی وجود دارد.
حتی پس از قطع برق، ممکن است مدتی شارژ در خود نگه دارد. قبل از لمس، آن را به طور ایمن دشارژ کنید.
برای تعویض حتماً از نمونه هممشخصه و دارای تاییدیههای ایمنی مشابه استفاده کنید.
جمعبندی نهایی
خازن MKP 220nF 310V X2 یک قطعه حیاتی برای فیلتراسیون و ایمنی در تجهیزات متصل به برق AC است. استفاده از آن در موقعیت صحیح، هم باعث عملکرد پایدار دستگاه شما میشود و هم از ایجاد نویز برای سایر دستگاهها جلوگیری میکند.
