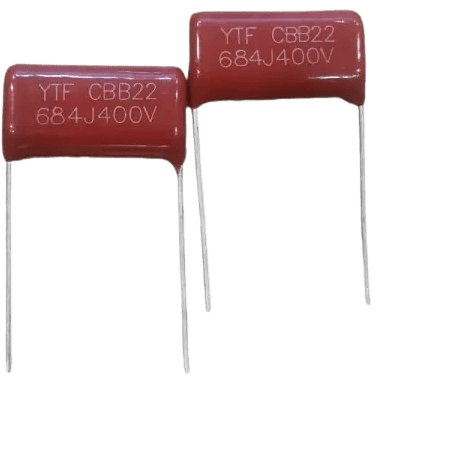

خازن پلی استر CAP POLY 680nF 400V CBB22

کاربردهای اصلی

• مدارات Snubber صنعتی

• فیلترهای منابع تغذیه سوئیچینگ

• مدارات اینورتر و درایو موتور

• جبران سازی توان راکتیو

• مدارات فیلتر عمومی

• سیستم‌های روشنایی صنعتی

• تجهیزات الکترونیکی قدرت

• کاربردهای غیرحساس به دقت

💡 ویژگی‌های منحصر به فرد

✅ قیمت اقتصادی با تلرانس P20
✅ پایداری حرارتی مناسب
✅ عمر طولانی
✅ اتلاف انرژی پایین
✅ ساختار مستحکم صنعتی
✅ مناسب برای کاربردهای غیردقیق

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی:

• طول: ~16mm

• قطر: ~9mm

• فاصله پایه‌ها: 7.5mm / 10mm

مشخصات الکتریکی:

• ضریب دمایی: -200±100ppm/°C

• ولتاژ شکست: >800V

• استحکام عایقی: >1000V/mil

• ESR: پایین

• Self-Resonant Frequency: ~1.8MHz

• Dielectric Absorption: <0.08%

⚠️ نکات مهم در استفاده

محدودیت‌ها:

• عدم استفاده در مدارات دقیق و حساس

• محدودیت فرکانس کاری تا 800kHz

• حساسیت به گرمای بیش از حد هنگام لحیم‌کاری

نکات طراحی:

• استفاده در کاربردهای غیرحساس به دقت ظرفیت

• در نظر گرفتن حاشیه طراحی به دلیل تلرانس گسترده

• استفاده از PCB با فاصله عایقی مناسب

• مناسب برای کاربردهای عمومی صنعتی

روش تشخیص کیفیت

ویژگی‌های خازن مرغوب:

• بدنه یکدست بدون ترک یا شکستگی

• مارکینگ واضح و خوانا (684, 400V, P20)

• پایه‌های با کیفیت و بدون خوردگی

• پوشش اپوکسی یکنواخت

• اندازه استاندارد و متناسب

🏭 استانداردهای کیفیت

• IEC 60384-16

• UL 94V-0

• RoHS

• CE

💰 مزایای اقتصادی

• قیمت بسیار مناسب با تلرانس P20

• عمر طولانی و قابلیت اطمینان خوب

• مناسب برای تولید انبوه صنعتی

• صرفه‌جویی در هزینه‌های تولید

💎 جمع‌بندی نهایی

کاربردهای ایده‌آل:

• فیلترهای منابع تغذیه سوئیچینگ عمومی

• مدارات Snubber برای قطعات قدرت

• درایورهای موتور صنعتی

• سیستم‌های روشنایی LED صنعتی

• تجهیزات الکترونیکی غیرحساس

توصیه فنی:

• استفاده در مدارات غیرحساس به دقت ظرفیت

• در نظر گرفتن محدوده وسیع تغییرات ظرفیت در طراحی

• خرید از تامین‌کنندگان معتبر

• توجه به شرایط محیطی و دمای کاری

این خازن با ترکیب ظرفیت مناسب، ولتاژ کاری خوب و قیمت اقتصادی، گزینه‌ای ایده‌آل برای کاربردهای صنعتی غیرحساس به دقت است.
