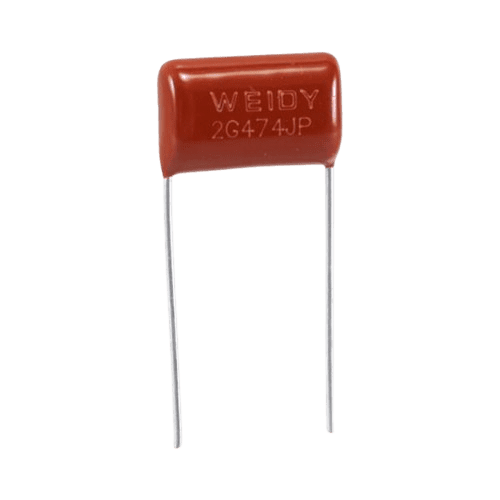

خازن پلیپروپیلن (CBB22) با ظرفیت 470 نانوفاراد و ولتاژ کاری 400 ولت DC است که برای کاربردهای فرکانس بالا، فیلتراسیون و مدارهای تشدید ایدهآل میباشد.
کاربردهای اصلی
مدارهای فرکانس بالا و متوسط: به دلیل مشخصات عالی در فرکانسهای بالا.
فیلترهای دقیق: استفاده در فیلترهای پایینگذر، بالاگذر و میانگذر.
مدارهای تشدید (رزونانس): در مدارهای تانک و نوسانسازها.
مدارهای Snubber: برای محافظت از قطعات نیمههادی (مانند MOSFET و IGBT) در برابر Spikeهای ولتاژ.
منابع تغذیه سوئیچینگ: در بخشهای مختلف مدار برای فیلتراسیون و کوپلینگ.
سیستمهای صوتی: در مسیر سیگنالهای صوتی با کیفیت به دلیل اعوجاج بسیار پایین.
🔧 نکات مهم در طراحی و استفاده
غیرقطبی: این خازن فاقد قطب مثبت و منفی است و میتواند به هر صورتی در مدار بسته شود.
پایداری حرارتی: ضریب دمایی این خازن معمولاً P100 (~100 ppm/°C) است، یعنی با افزایش دما، ظرفیت آن به میزان بسیار کمی افزایش مییابد.
ولتاژ مجاز: عدد 400V، ولتاژ DC است. در مدارهای AC، باید به حداکثر ولتاژ پیک (Peak Voltage) توجه کرد.
فرکانس کاری: این خازن برای کار در محدوده فرکانسی تا چند مگاهرتز مناسب است.
⚠️ هشدارها و ملاحظات
این خازن یک خازن ایمنی (Safety Capacitor) مانند کلاس X2 یا Y2 نیست. بنابراین برای استفاده مستقیم در ورودی AC برق شهر بین فاز و نول (جایگزین خازن X2) مناسب نمیباشد.
از اعمال ولتاژهای بالاتر از 400V DC خودداری کنید.
در هنگام لحیمکاری، از گرمای بیش از حد به خازن جلوگیری کنید تا به ساختار داخلی آن آسیب نرسد.
جمعبندی نهایی
خازن CBB22 470nF 400V یک قطعه با دقت و پایداری بالا برای کاربردهای عمومی و صنعتی است که در آنها کیفیت سیگنال، پایداری فرکانسی و قابلیت اطمینان مورد توجه باشد.
