ویژگی‌های کلیدی ULN2003L

1. آرایه 7 کانال: امکان درایو هم‌زمان 7 بار با کنترل مجزا.
2. دارای دیود هرزگرد داخلی: مناسب برای استفاده با بارهای القایی (مانند رله‌ها و موتورها).
3. ظرفیت جریان بالا: هر کانال می‌تواند تا 500 میلی‌آمپر جریان خروجی تأمین کند.
4. سازگاری با TTL و CMOS: قابلیت کنترل با ولتاژهای ورودی استاندارد دیجیتال.
5. بسته‌بندی DIP-16: نصب آسان در بردهای الکترونیکی.

کاربردها

• کنترل رله‌ها: درایو مستقیم رله‌های الکترومکانیکی.
• کنترل موتورها: مناسب برای درایو موتورهای DC کوچک.
• درایو بارهای LED: روشن کردن مجموعه‌های LED با جریان بالا.
• مدارهای واسط دیجیتال به بارهای قدرت: ارتباط میکروکنترلرها و میکروپروسسورها با بارهای توان بالا.
• مدارهای صنعتی: کنترل شیرهای برقی، ترمزهای الکترومکانیکی و دیگر بارهای القایی.

مدار نمونه با ULN2003L

کنترل رله با ULN2003L:

1. ورودی‌ها: پایه‌های IN1 تا IN7 به خروجی‌های میکروکنترلر یا سایر مدارات دیجیتال متصل می‌شوند.
2. خروجی‌ها: پایه‌های OUT1 تا OUT7 به پایه منفی رله‌ها متصل شده و پایه مثبت رله‌ها به ولتاژ تغذیه متصل می‌شود.
3. دیود هرزگرد: پایه COM به ولتاژ مثبت تغذیه بار برای فعال‌سازی دیود هرزگرد متصل می‌شود.

مزایا

1. طراحی چند کاناله: امکان کنترل هم‌زمان چند بار.
2. حفاظت داخلی: دیود هرزگرد داخلی برای حفاظت از بارهای القایی.
3. سازگاری بالا: مناسب برای مدارهای دیجیتال با ولتاژهای مختلف.
4. عملکرد مطمئن: قابلیت کار در شرایط دمایی و جریان بالا.

توجهات طراحی

1. جریان کل محدودیت دارد: جریان مجموع نباید از 2.5 آمپر تجاوز کند.
2. مدیریت حرارت: در صورت استفاده طولانی در جریان بالا، از تهویه مناسب یا هیت‌سینک استفاده کنید.
3. اتصال COM: همیشه COM را به ولتاژ مثبت تغذیه بار متصل کنید تا دیودهای هرزگرد فعال شوند.
4. مقاومت‌های پول-داون: برای جلوگیری از فعال شدن ناخواسته ورودی‌ها، از مقاومت‌های پول-داون استفاده کنید.

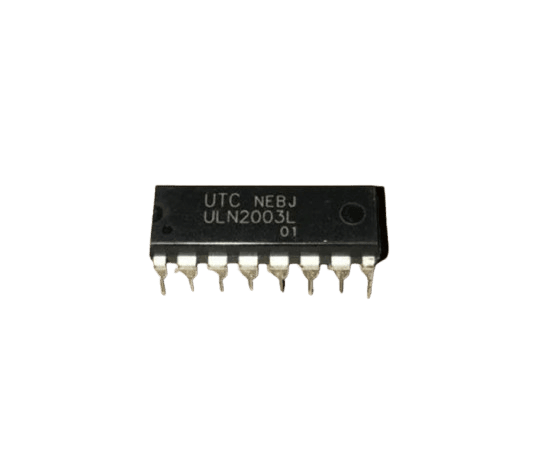

ULN2003L DIP-16 UTC یک آرایه دارلینگتون پرکاربرد و قابل‌اعتماد است که برای درایو بارهای مختلف از جمله رله‌ها، موتورها، و LED‌ها ایده‌آل است. این قطعه با طراحی 7 کاناله و دیودهای هرزگرد داخلی، یک راه‌حل ساده و اقتصادی برای کنترل بارهای قدرت بالا در سیستم‌های دیجیتال فراهم می‌کند.
