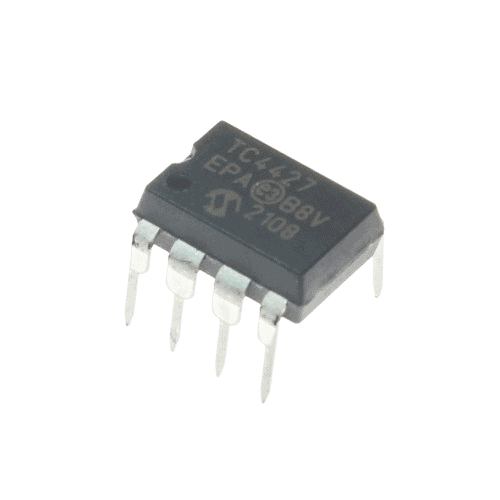

TC4427EPA یک آیسی درایور ماسفت دوکاناله پرقدرت از شرکت مایکروچیپ تکنولوژی (Microchip Technology) است که در پکیج DIP-8 ارائه میشود. این آیسی به طور تخصصی برای درایو کردن ماسفتها و IGBTهای پرقدرت در کاربردهای سوئیچینگ سریع طراحی شده است.
از خازن بایپس ۱۰۰nF سرامیکی نزدیک پایه Vdd استفاده شود
از خازن الکترولیت ۲۲μF برای فیلتر کردن نویز
مسیرهای PCB کوتاه و عریض برای مسیرهای جریان بالا
محلگذاری مناسب خازن گیت برای ماسفتهای پرقدرت
جداسازی مسیرهای سیگنال و پاور برای کاهش نویز
استفاده از پلاریتی صحیح در اتصالات ورودی/خروجی
در نظر گرفتن هیتسینک در صورت جریان کشی مداوم بالا
TC4427EPA (نسخه DIP اصلی)
TC4427A (نسخه با مشخصات بهبود یافته)
TC4427COE (نسخه commercial در پکیج SOIC)
TC4426 (سری مشابه از Microchip)
MIC4412 (از Micrel)
IXDN414 (از IXYS)
TC4427EPA یک درایور ماسفت دوکاناله و پرقدرت از میکروچیپ است که برای کاربردهای سوئیچینگ سریع و کنترل بارهای مختلف طراحی شده است. این آیسی با قابلیت ارائه جریان ۱.۵A و سرعت سوئیچینگ ۲۵ns، انتخاب ایدهآلی برای کاربردهای صنعتی و مصرفی پیشرفته محسوب میشود.
توصیه نهایی:
خرید از دیستریبوتورهای معتبر میکروچیپ
تست کامل در فرکانس کاری مورد نظر
رعایت اصول layout PCB برای عملکرد بهینه
تست دمایی در کاربردهای صنعتی
محافظت در برابر ESD در طول نگهداری و مونتاژ
این آیسی به دلیل طراحی قابل اطمینان و عملکرد پایدار، در صنایع مختلفی از جمله کنترل موتور، منابع تغذیه سوئیچینگ و سیستمهای اتوماسیون صنعتی کاربرد گستردهای دارد.
| Feature | Specification |
|---|---|
| پکیج (Package) | |
| تعداد در بسته | |
| بستهبندی (Packing) | |
| زمان rise/fall | 25 نانوثانیه |
| ولتاژ تغذیه (Vcc) |
4.5 تا 18 ولت |
| ولتاژ خروجی (Vout) | تا 18 ولت |
| ولتاژ ورودی منطقی | ۳.۳V/۵V CMOS Compatible |
| جریان پیک خروجی | 1.5 آمپر |
| جریان خروجی پیوسته | 1 آمپر |
| تأخیر انتشار | 30 نانوثانیه |
