کاربردهای اصلی

• درایور پل کامل (H-Bridge) برای موتورهای DC و AC

• اینورترهای صنعتی سه‌فاز

• کنترل موتورهای BLDC و سروو

• منابع تغذیه سوئیچینگ (SMPS)

• مبدل‌های DC-AC و UPS

• سیستم‌های کنترل سرعت موتور

• درایورهای IGBT در کاربردهای صنعتی

• سیستم‌های جوشکاری اینورتری

• کنترل‌کننده‌های موتور القایی

💡 ویژگی‌های منحصر به فرد

✅ قابلیت تحمل ولتاژ High-Side تا ۶۰۰V
✅ جریان پیک خروجی ۲A برای سوئیچینگ سریع
✅ دارای بوت‌استرپ داخلی برای High-Side
✅ سازگاری کامل با منطق ۳.۳V و ۵V CMOS/TTL
✅ حفاظت در برابر اتصال کوتاه (Shutdown Input)
✅ مصرف جریان بسیار پایین در حالت بی‌باری
✅ محدوده دمایی صنعتی گسترده
✅ قابلیت کار در فرکانس‌های تا ۵۰۰kHz

🔍 روش تشخیص اصل بودن آیسی

۱. بررسی ظاهری

• مارکینگ و چاپ: نوشته‌ها باید عمیق، واضح و یکنواخت باشند

• لوگوی Infineon: باید کاملاً خوانا و برجسته باشد

• کد قطعه: IR2113 باید واضح و بدون ابهام باشد

• تاریخ تولید: باید به وضوح قابل مشاهده باشد

• پکیج DIP-14: ابعاد باید دقیق و استاندارد باشد

نکات مهم در طراحی مدار

• از خازن بوت‌استرپ با کیفیت بالا (۱μF) برای High-Side استفاده شود

• از خازن بای‌پس ۱۰۰nF سرامیکی نزدیک پایه Vcc و Vdd استفاده شود

• طراحی مناسب مسیرهای High-Side برای جلوگیری از نویز

• استفاده از دیودهای سریع (UF4007) در مدار بوت‌استرپ

• محل‌گذاری مناسب خازن گیت برای ماسفت‌های پرقدرت

• رعایت فاصله عایقی برای ولتاژهای بالا

• استفاده از منابع تغذیه ایزوله برای بخش‌های مختلف

🔄 جایگزین‌های مشابه

• IR2110 (نسخه قدیمی‌تر)

• IR2113S (نسخه SMD)

• IRS2113 (سری مشابه از Infineon)

• IR2184 (درایور نیم‌پل)

• TC4427 (از Microchip)

💎 جمع‌بندی نهایی

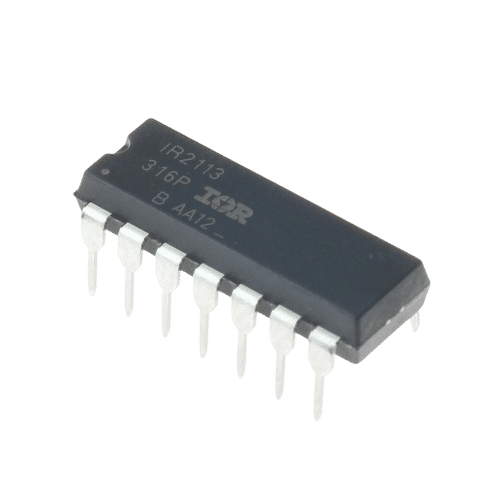

IR2113 یک درایور ماسفت و IGBT پیشرفته و قابل اطمینان از اینفرینون است که با قابلیت تحمل ولتاژ ۶۰۰V و جریان خروجی ۲A، انتخاب ایده‌آلی برای کاربردهای صنعتی پرقدرت محسوب می‌شود.

توصیه نهایی:

• تست کامل در ولتاژ و جریان کاری مورد نظر

• رعایت اصول ایمنی در کار با ولتاژهای بالا

• تست عایقی بین سایدهای مختلف

• محافظت در برابر ESD در طول نگهداری و مونتاژ

• استفاده از هیت‌سینک در صورت جریان کشی مداوم بالا

این آیسی به دلیل طراحی ویژه برای کار با ولتاژهای بالا و قابلیت اطمینان عالی، در صنایع مختلفی از جمله کنترل موتور، اینورتر و منابع تغذیه سوئیچینگ کاربرد گسترده‌ای دارد.
