کاربردهای اصلی

• درایور مبدل‌های نیم-پل و تمام-پل

• منابع تغذیه سوئیچینگ صنعتی

• درایور موتورهای سه‌فاز

• اینورترهای UPS و Solar

• سیستم‌های جوشکاری القایی

• کنترل سرعت موتور

• مبدل‌های DC-DC پرقدرت

💡 ویژگی‌های منحصر به فرد

✅ قابلیت درایو High-Side تا ۵۰۰V
✅ جریان خروجی ۲A پیک برای سوئیچینگ سریع
✅ محدوده ولتاژ کاری گسترده (۱۰V تا ۲۰V)
✅ سازگار با منطق TTL/CMOS
✅ حفاظت Undervoltage Lockout داخلی
✅ محدوده دمایی گسترده (-۴۰°C تا +۱۲۵°C)
✅ طراحی بهینه برای بوت‌استرپ

🔍 روش تشخیص اصل بودن آیسی

۱. بررسی ظاهری

• مارکینگ و چاپ: نوشته‌ها باید واضح و برجسته باشند

• لوگوی International Rectifier: باید کاملاً خوانا باشد

• کد قطعه: IR2111 باید واضح باشد

• تاریخ تولید و شماره LOT: باید مشخص باشد

• پکیج DIP-8: ابعاد استاندارد و پایه‌های یکنواخت

 نکات مهم در طراحی مدار

• از خازن بای‌پس ۱۰μF و ۱۰۰nF نزدیک پایه Vdd و Vcc استفاده شود

• خازن بوت‌استرپ با کیفیت بالا برای مدار High-Side

• دیود بوت‌استرپ سریع مانند UF4007

• مسیرهای PCB عریض برای مسیرهای جریان بالا

• جداسازی مسیرهای سیگنال و پاور

• مقاومت‌های گیت برای جلوگیری از نوسانات

🔄 جایگزین‌های مشابه

• IR2110 (نسخه مشابه با مشخصات بهبود یافته)

• IR2113 (نسخه با قابلیت‌های پیشرفته‌تر)

• IR2184 (درایور پل کامل)

• MCP1407 (از Microchip)

💎 جمع‌بندی نهایی

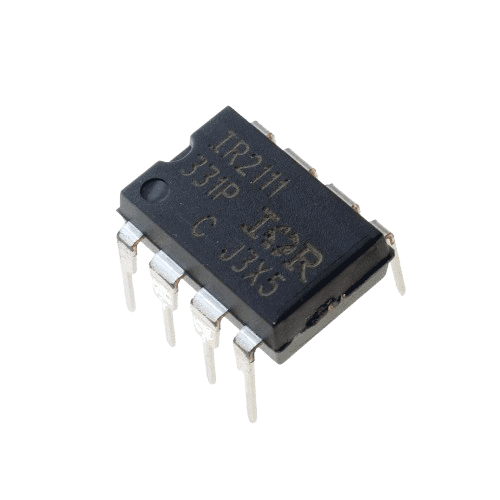

IR2111 یک درایور نیم-پل MOSFET و IGBT بسیار مطمئن و پرکاربرد از اینفینین است که برای کاربردهای صنعتی و سیستم‌های قدرت طراحی شده است. این آیسی با قابلیت درایو High-Side تا ۵۰۰V و جریان خروجی ۲A، انتخاب ایده‌آلی برای پروژه‌های قدرت محسوب می‌شود.

توصیه نهایی:

• تست کامل قبل از استفاده در مدار نهایی

• رعایت اصول layout PCB برای عملکرد بهینه

• مطالعه دیتاشیت به‌طور کامل قبل از طراحی

• در نظر گرفتن ایزولیشن در کاربردهای ولتاژ بالا

این آیسی به دلیل طراحی robust و عملکرد پایدار، در صنایع مختلفی از جمله منابع تغذیه صنعتی، درایو موتور و سیستم‌های تبدیل توان کاربرد گسترده‌ای دارد.
