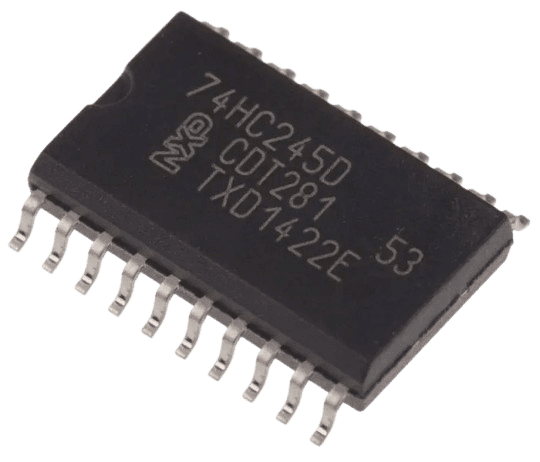

آی‌سی 74HC245D — ترنسیور (Transceiver) دوطرفه 8 بیتی با خروجی سه‌حالته

🧩 معرفی

آی‌سی 74HC245D یک ترنسیور دوطرفه هشت‌بیتی با قابلیت خروجی سه‌حالته (3-State Output) است. این آی‌سی برای انتقال داده دوطرفه بین دو باس (Bus) استفاده می‌شود. سری 74HC دارای سرعت بالا و توان مصرفی کم است و در پروژه‌های دیجیتال و میکروکنترلری کاربرد فراوانی دارد.

این آی‌سی در پکیج SMD نوع SOIC-20 ارائه می‌شود و برای مدارهای SMD با فضای کم بسیار مناسب است.

💡 ویژگی‌ها و مزایا

• ترنسیور (Transceiver) دوطرفه 8 بیتی

• قابلیت انتخاب جهت انتقال داده با پایه DIR

• خروجی سه حالته قابل کنترل با پایه OE

• توان مصرفی بسیار پایین و سرعت بالا (CMOS)

• مناسب برای اتصال بین میکروکنترلر و دستگاه‌های دیگر

• طراحی شده برای باس‌های داده مشترک

🔌 توضیح پایه‌ها (Pinout خلاصه)

• A0 تا A7 و B0 تا B7: پورت‌های داده دو طرفه

• DIR: جهت انتقال (0=از B به A، 1=از A به B)

• OE: فعال‌سازی خروجی (فعال در سطح LOW)

• VCC و GND: تغذیه آی‌سی

⚙️ کاربردها

• انتقال داده بین دو مدار دیجیتال با ولتاژ مشابه

• ارتباط میکروکنترلر با LCD، RAM، EEPROM یا سایر ICها

• مدارهای باس داده مشترک

• رابط بین سیستم‌های منطقی مختلف

• بافر (Buffer) و ایزولاسیون خطوط دیتا
