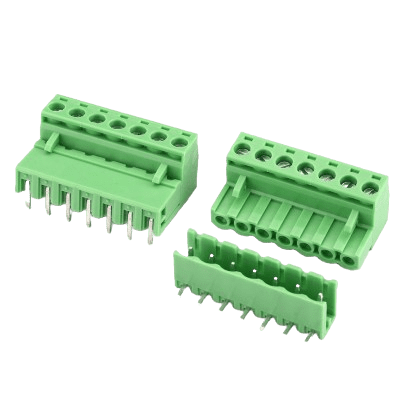

ترمینال فونیکس ۷ پین زاویه‌دار – PHONIX 7PIN RIGHT MAXT

🔍 معرفی

ترمینال PHONIX 7PIN RIGHT MAXT یک کانکتور پیچ‌دار با پایه‌های خم‌شده ۹۰ درجه است که برای اتصال سیم از کنار و لحیم‌کاری در لبه بردهای مدار چاپی طراحی شده است. این نوع طراحی برای استفاده در جعبه‌های باریک، پروژه‌های صنعتی و مدارهایی که فضای عمودی محدود دارند بسیار مناسب است.

✅ ویژگی‌ها

  • نصب در لبه برد با هدایت سیم‌ها به صورت افقی

  • طراحی ماژولار – امکان اتصال چند واحد در کنار هم

  • پیچ‌های مقاوم و با دوام برای اتصال ایمن سیم

  • مناسب پروژه‌هایی که داخل جعبه یا کیس فشرده نصب می‌شوند

  • بهینه برای فضاهای با محدودیت ارتفاع


🧰 کاربردها

  • تابلو برق و منابع تغذیه ماژولار

  • ماژول‌های رله، درایور موتور، کنترلر صنعتی

  • پروژه‌های DIY و صنعتی با فضای محدود

  • بردهایی که در جعبه یا قاب نصب می‌شوند و نیاز به خروجی کناری سیم دارند


🛠️ نکات نصب

  • برای طراحی PCB از پدهایی با فاصله 5.08mm زاویه‌دار استفاده شود

  • در طراحی جعبه، فضای پیچ‌گوشتی برای سفت‌کردن در نظر گرفته شود

  • جهت سیم‌کشی و مسیر سیم‌ها هنگام طراحی برد لحاظ شود

  • در صورت نیاز به افزایش تعداد پین‌ها، می‌توان چند ترمینال را کنار هم قرار داد

توضیحات

جدول مشخصات فنی PHONIX 7PIN RIGHT

Feature Specification
پکیج (Package)
تعداد در بسته
بسته‌بندی (Packing)
تعداد پین 7 عدد
نوع پین خمیده ۹۰ درجه (Right Angle – زاویه‌دار)
زاویه اتصال سیم افقی / از کنار
ولتاژ نامی حدود 250V AC
جریان نامی حدود 10~16A (بسته به قطر سیم و کیفیت)
جنس ترمینال پلاستیک مقاوم حرارت + فلز آبکاری شده
سیم قابل‌پشتیبانی تا 2.5mm² (حدود AWG12)
