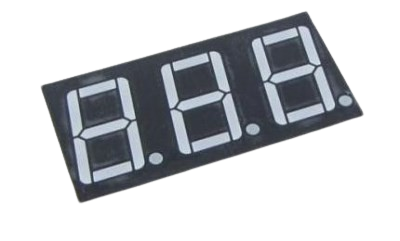

سون سگمنت مدل 5361BSR یک نمایشگر LED سهرقمی است که با نور قرمز و ساختار آند مشترک (Common Anode) طراحی شده است. این قطعه با ابعاد بزرگ (19×39mm) برای نمایش اعداد در فاصله زیاد یا محیطهای صنعتی گزینه بسیار مناسبی است.
ساختار مالتیپلکس آن باعث کاهش تعداد پایههای کنترلی شده و راهاندازی آن با انواع میکروکنترلرها بسیار ساده است.
طراحی سه رقمی برای نمایش عددهای بین 000 تا 999
نور قرمز پرقدرت و قابلخواندن از فواصل دور
آند مشترک مناسب برای کنترل با خروجیهای Open Drain
ابعاد بزرگتر برای نمایشگرهای پنل صنعتی یا تبلیغاتی
مناسب برای انواع میکروکنترلر (Arduino, STM32, ESP32 و …)
شمارنده و تایمر دیجیتال
نمایشگر ولتاژ، جریان یا دما
سیستمهای اعلام وضعیت صنعتی
تابلوهای اعلان دیجیتال
پروژههای DIY و آموزشی
استفاده از درایورهایی مانند ULN2003، MAX7219، CD4511 توصیه میشود.
در صورت استفاده از آردوینو، از ترانزیستورهای NPN برای سوئیچ کردن سگمنتها استفاده کنید.
نرخ مالتیپلکس بالاتر از 60Hz برای جلوگیری از لرزش نور الزامی است.
| Feature | Specification |
|---|---|
| پکیج (Package) | Through-hole |
| تعداد در بسته | 40 |
| بستهبندی (Packing) | TRAY |
| ولتاژ مستقیم هر Segment | 1.8V تا 2.2V |
| جریان معمول Segment | 10 تا 20 میلیآمپر |
| نوع سگمنت | آند مشترک (Common Anode) |
| دمای کاری | –20°C تا +75°C |
| رنگ تابش | قرمز (Red LED ~630nm) |
| آرایش پایهها | معمولاً 12 پایه |
| مقاومت پیشنهادی | 220 تا 330 اهم |
