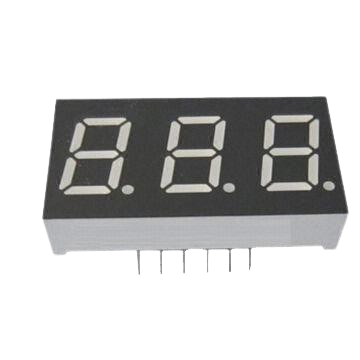

مدل 4301BSR یک نمایشگر سون سگمنت سهرقمی (3Digit) با نور قرمز و ساختار آند مشترک (Common Anode) است که برای پروژههایی که نیاز به نمایش اعداد با وضوح متوسط دارند طراحی شده. این مدل دارای ساختار مالتیپلکسشده است و به همین دلیل با حداقل تعداد پایه، امکان نمایش سه رقم را فراهم میکند.
با اندازه نسبتاً بزرگتر از مدلهای کوچکتر، این ماژول برای پروژههایی که خوانایی از فاصلهی متوسط تا دورتر نیاز است، بسیار مناسب است.
نمایشگر سه رقمی برای مقادیر عددی تا 999
مناسب برای پروژههای صنعتی، ابزارهای اندازهگیری، ولتمتر، تایمر و …
طراحی آند مشترک برای سازگاری با درایورهای متداول
ابعاد نسبتاً بزرگ برای خوانایی بالا
ساختار مالتیپلکس برای صرفهجویی در تعداد پایهها
تایمر دیجیتال (countdown / countup)
ولتمتر / آمپرمتر ساده
شمارنده تولید یا ماشینآلات
نمایشگر دما، سرعت یا وزن
تجهیزات صنعتی یا رومیزی
از آیسیهایی مثل ULN2003، MAX7219 یا ترانزیستورهای NPN برای کنترل استفاده کنید.
نرخ سوئیچ بالا (100Hz به بالا) برای جلوگیری از پرش نور الزامی است.
با آردوینو، STM32، AVR و ESP32 قابل راهاندازی است.
| Feature | Specification |
|---|---|
| پکیج (Package) | Through-hole |
| تعداد در بسته | 40 |
| بستهبندی (Packing) | TRAY |
| ولتاژ مستقیم هر Segment | 1.8V تا 2.2V |
| جریان معمول Segment | 10 تا 20 میلیآمپر |
| نوع سگمنت | آند مشترک (Common Anode) |
| دمای کاری | –20°C تا +75°C |
| رنگ تابش | قرمز (Red LED ~630nm) |
| آرایش پایهها | معمولاً 12 پایه |
| مقاومت پیشنهادی | 220 تا 330 اهم |
