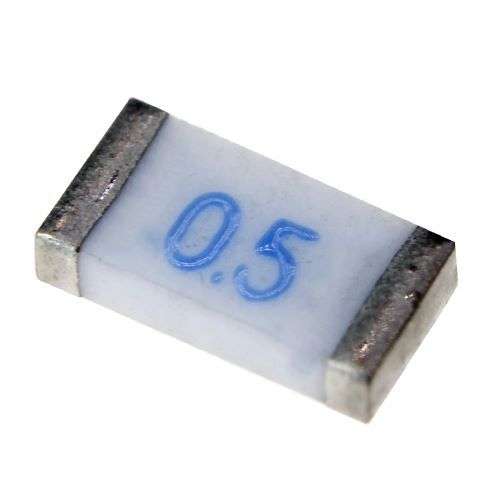

فیوز SMD 1206 72V 500mA

فیوز 72V 500mA 1206 یک فیوز محافظت از مدار با ولتاژ بالا در بسته‌بندی SMD (Surface Mount Device) است که برای محافظت از مدارهای با ولتاژ متوسط و جریان پایین در برابر جریان اضافه (Overcurrent) و اتصال کوتاه (Short Circuit) طراحی شده است. این فیوز به دلیل توانایی تحمل ولتاژ نسبتاً بالا، انتخاب مناسبی برای کاربردهای صنعتی و سیستم‌های قدرت با ولتاژ متوسط محسوب می‌شود.

ویژگی‌های کلیدی فنی

• ولتاژ نامی: 72V DC

• جریان نامی: 500 میلی‌آمپر (mA)

• سایز و پکیج: 1206 (معادل متریک: 3216 با ابعاد استاندارد 3.2mm در 1.6mm)

• مقاومت داخلی: معمولاً در محدوده ~0.2Ω تا 0.8Ω

• سرعت عمل: معمولاً سریع (Fast-Acting) – در مواجهه با اضافه‌جریان به سرعت قطع می‌کند.

• ظرفیت قطع (Breaking Capacity): معمولاً تا 50A – قادر به قطع جریان اتصال کوتاه تا این مقدار است.

• دمای کاری: محدوده وسیع دمایی معمولاً بین -55°C تا +125°C

• رتبه‌بندی ولتاژ DC بالا: طراحی شده برای سیستم‌های ولتاژ متوسط

کاربردهای اصلی

این فیوز در طیف گسترده‌ای از دستگاه‌های الکترونیکی با ولتاژ متوسط استفاده می‌شود، از جمله:

• سیستم‌های تلفن همراه و ارتباطی ولتاژ بالا

• منابع تغذیه صنعتی با ولتاژ متوسط

• سیستم‌های کنترل صنعتی (PLC)

• تجهیزات آزمایشگاهی و اندازه‌گیری

• محافظت از مدارهای درایور موتور DC

• سیستم‌های باتری لیتیوم یون (16S-20S)

• تجهیزات مخابراتی و زیرساخت شبکه

• مبدل‌های DC-DC با ولتاژ بالا

نکات حیاتی برای طراحی و نصب

1. طراحی PCB:

   • عرض مسیر (Trace Width): برای عبور جریان 500mA، عرض مسیر مسی باید حداقل 0.5mm (با ضخامت مس 1oz یا 35μm) در نظر گرفته شود.

   • فاصله عایقی (Creepage/Clearance): با توجه به ولتاژ کاری 72V DC، رعایت فاصله عایقی حداقل 0.6mm بین پدهای فیوز و سایر مسیرها ضروری است.

   • ضخامت مس: استفاده از مس 1oz استاندارد برای این جریان کافی است.

2. مدیریت حرارتی:

   • تلفات توان در این فیوز کم است (P = I² * R ≈ 0.5² * 0.5 = 0.125W)

   • استفاده از مسیرهای مسی مناسب برای پدهای فیوز به دفع حرارت کمک می‌کند.

3. ملاحظات ولتاژ بالا:

   • فاصله عایقی کافی در اطراف فیوز باید رعایت شود.

   • از پوشش سolder mask با کیفیت بالا برای جلوگیری از جرقه زدن استفاده شود.

4. محل نصب:

   • این فیوز باید در ورودی منبع تغذیه و قبل از تمامی قطعات حساس مدار نصب شود.

هشدارهای ایمنی بسیار مهم

• یکبار مصرف: این فیوز پس از عمل کردن و سوختن باید تعویض شود.

• ولتاژ کاری بالا: هرگز از این فیوز در مدارهای با ولتاژ بالاتر از 72V DC استفاده نکنید.

• جریان نامی: از فیوز با آمپراژ بالاتر برای جایگزینی استفاده نکنید.

• احتیاط در تعویض: تعویض فیوز فقط باید توسط تکنسین مجرب و پس از قطع کامل برق دستگاه انجام شود.

• علت سوختن: قبل از تعویض فیوز سوخته، حتماً باید علت ایجاد اضافه‌جریان تشخیص و برطرف شود.

• خطر برق گرفتگی: با توجه به ولتاژ کاری بالا، نهایت احتیاط را در هنگام کار با مدارهای تحت ولتاژ رعایت کنید.

این فیوز به دلیل ترکیب ولتاژ بالا و اندازه کوچک، برای کاربردهای مدرن با تراکم بالا و ولتاژ متوسط بسیار مناسب است.
