ویژگی‌های فنی پیشرفته

🔍 مزایای کلیدی:

• طراحی سنکرون – بازدهی بسیار بالا

• جریان خروجی 3A – توانایی راه‌اندازی بارهای سنگین

• فرکانس سوییچینگ قابل تنظیم – بهینه‌سازی برای اندازه یا بازدهی

• حفاظت‌های جامع – ایمنی بالا

⚡ پین‌های اتصال:

• VIN: ورودی ولتاژ (4.5V-28V)

• GND: زمین

• EN: Enable (فعال/غیرفعال)

• FB: Feedback (تنظیم ولتاژ خروجی)

• SW: Switch (خروجی سوییچینگ)

• BOOT: بایاس درایور High-Side

کاربردهای اصلی

💡 کاربردهای صنعتی و پیشرفته:

• سیستم‌های embedded صنعتی

• تجهیزات مخابراتی و شبکه

• کنترلرهای موتور و درایورها

• سیستم‌های اتوماسیون صنعتی

• تجهیزات پزشکی و آزمایشگاهی

• سیستم‌های مبتنی بر PoE

📊 مقادیر پیشنهادی:

• 3.3V خروجی: R1=309K, R2=100K

• 5V خروجی: R1=523K, R2=100K

• 12V خروجی: R1=1.4M, R2=100K

نکات مهم طراحی

⚠️ ملاحظات حیاتی:

• خازن ورودی با ESR پایین (حداقل 47μF)

• خازن خروجی با ESR پایین (حداقل 100μF)

• سلف با جریان اشباع بالا (حداقل 4A)

• خازن بوت 0.1μF با ولتاژ مناسب

🔧 انتخاب سلف:

• مقدار سلف: 4.7μH – 22μH

• جریان اشباع: حداقل 4A

• مقاومت سری: کمترین مقدار ممکن

مزایا و معایب

✅ مزایا:

• بازدهی بسیار بالا (تا 95%)

• جریان خروجی بالا (3A پیوسته)

• محدوده ورودی وسیع (4.5V-28V)

• حفاظت‌های جامع

• ابعاد بسیار فشرده

❌ معایب:

• طراحی پیچیده‌تر نسبت به رگولاتورهای خطی

• حساس به layout PCB

• نیاز به قطعات با کیفیت

حفاظت‌های داخلی

🛡️ حفاظت‌های تعبیه شده:

• حفاظت اضافه بار (Overcurrent)

• حفاظت حرارتی (Thermal Shutdown)

• حفاظت Undervoltage Lockout (UVLO)

• حفاظت Overvoltage

نکات مهم layout PCB

🔧 توصیه‌های حیاتی:

• مسیرهای جریان بالا را کوتاه و عریض طراحی کنید

• خازن‌های ورودی و خروجی را نزدیک آیسی قرار دهید

• از گراند plane استفاده کنید

• مسیر FB را از نویز ایزوله کنید

نتیجه‌گیری

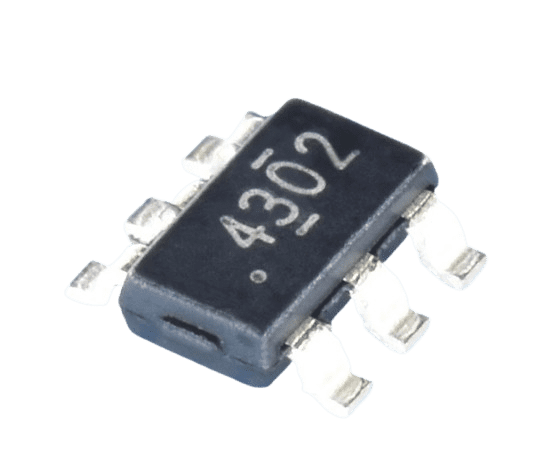

TPS54302DDCR یک انتخاب حرفه‌ای و صنعتی برای پروژه‌هایی است که نیاز به منبع تغذیه باک با جریان بالا و بازدهی عالی دارند. این آیسی برای کاربردهای صنعتی، مخابراتی و سیستم‌های embedded پیشرفته ایده‌آل است.

توصیه نهایی:

• از نرم‌افزار WEBENCH TI برای طراحی استفاده کنید

• layout PCB را با دقت بسیار بالا طراحی کنید

• از قطعات با کیفیت صنعتی استفاده نمایید

• تست‌های جامع تحت شرایط مختلف انجام دهید

این رگولاتور نشان‌دهنده استانداردهای بالای Texas Instruments در طراحی مبدل‌های DC-DC می‌باشد.
