نکات مهم طراحی

• انتخاب سلف: یک سلف 4.7µH تا 10µH با جریان اشباع حداقل 3A-4A و مقاومت سری (DCR) پایین پیشنهاد می‌شود.

• خازن‌های ورودی و خروجی: از خازن‌های سرامیکی X5R/X7R با مقادیر 22µF تا 100µF استفاده کنید. خازن خروجی باید ولتاژ مجاز بالایی داشته باشد.

• خازن بوت (Bootstrap): یک خازن سرامیکی 100nF بین پایه BS و SW مورد نیاز است.

• کمپانساسیون: مقادیر خازن و مقاومت سری COMP را طبق دیتاشیت تنظیم کنید (معمولاً 1nF-10nF و 1kΩ-10kΩ).

• مدیریت حرارتی: از پد حرارتی زیر آیسی با ویای متعدد به لایه زمین استفاده کنید.

کاربردهای اصلی

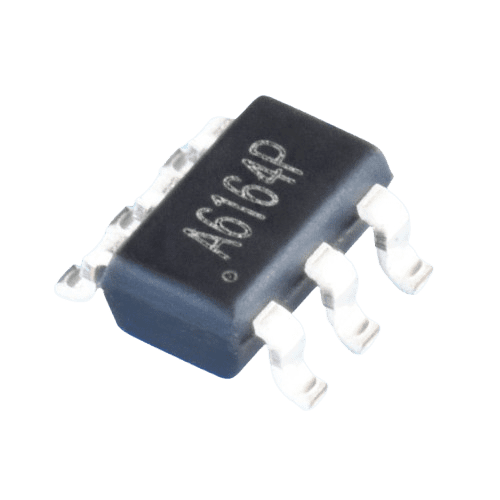

MT2492 برای کاربردهای بسیار خاصی که نوسان ولتاژ ورودی زیاد است، طراحی شده است:

• سیستم‌های مبتنی بر باتری لیتیوم: زمانی که باتری در حال تخلیه است و ولتاژ آن از 3.7V به 3V یا کمتر می‌رسد، اما بار همچنان به 3.3V ثابت نیاز دارد.

• سیستم‌های خودرویی: که در آن ولتاژ باس میتواند نوسانات شدیدی داشته باشد (Load Dump).

• پاوربانک‌های پیشرفته

• تجهیزات قابل حمل با پردازنده‌های قدرتمند که به ولتاژ ثابت نیاز دارند.

جمع‌بندی

MT2492 یک رگولاتور استراتژیک و هوشمند است، نه یک رگولاتور معمولی. این قطعه مشکل اساسی بسیاری از سیستم‌های باتری‌دار را حل می‌کند: افت ولتاژ باتری در حین کار.

اگر پروژه شما به یک منبع تغذیه بسیار پایدار نیاز دارد که بدون وقفه کار کند، حتی وقتی ولتاژ منبع آن در حال افت است، MT2492 یکی از بهترین گزینه‌های موجود است.

توصیه نهایی: برای کار با این آیسی، حتماً دیتاشیت اصلی آن را مطالعه کنید زیرا طراحی با آن نسبت به رگولاتورهای معمولی مانند RT8059 یا FP6290 نیازمند دقت و توجه بیشتری به جزئیات است.
