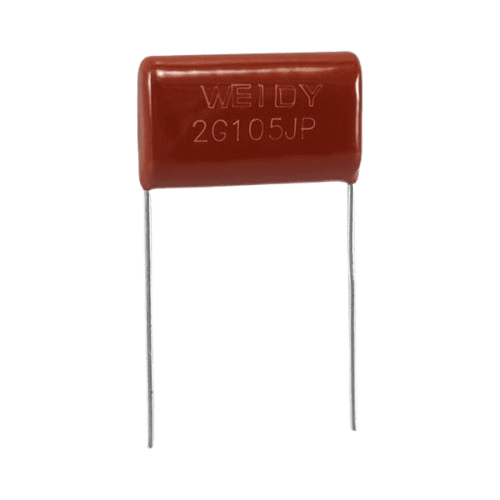

خازن پلی استر 1μF 400V از نوع CBB22 یک خازن فیلم پلی‌پروپیلن با ظرفیت 1 میکروفاراد و ولتاژ کاری 400 ولت است که برای کاربردهای صنعتی و قدرت طراحی شده است.
کاربردهای اصلی
مدارات Snubber
فیلترهای Switching Power Supply
مدارات اینورتر و درایو موتور
مدارات جبران سازی توان راکتیو
سیستم‌های صنعتی با ولتاژ بالا
مدارات رزونانسی توان
تجهیزات روشنایی LED
پروژه‌های صنعتی و قدرت
💡 ویژگی‌های منحصر به فرد
✅ عامل توان عالی
✅ پایداری حرارتی فوق العاده
✅ عمر طولانی
✅ اتلاف انرژی بسیار پایین
✅ ساختار مستحکم صنعتی
✅ مناسب برای کاربردهای توان بالا
🔌 مشخصات فنی کاربردی
ابعاد فیزیکی:
طول: ~18mm
قطر: ~10mm
فاصله پایه‌ها: 7.5mm / 10mm / 15mm
مشخصات الکتریکی:
ضریب دمایی: -200±100ppm/°C
ولتاژ شکست: >800V
استحکام عایقی: >1000V/mil
ESR: فوق العاده پایین
Self-Resonant Frequency: ~2MHz
Dielectric Absorption: <0.05%
⚠️ نکات مهم در استفاده
محدودیت‌ها:
عدم استفاده در فرکانس‌های بسیار بالا (بالای 1MHz)
حساسیت به گرمای بیش از حد هنگام لحیم‌کاری
نیاز به فاصله‌گذاری مناسب در PCB به دلیل ولتاژ بالا
نکات طراحی:
استفاده از فاصله کافی بین پایه‌ها در PCB
در نظر گرفتن حفاظت در برابر اتصال کوتاه
استفاده از PCB با فاصله عایقی مناسب
کاربرد در مدارات فیلتر فرکانس متوسط و پایین
روش تشخیص کیفیت
ویژگی‌های خازن مرغوب:
بدنه یکدست بدون ترک یا شکستگی
مارکینگ واضح و خوانا (1μF, 400V)
پایه‌های ضخیم و با کیفیت
پوشش اپوکسی یکنواخت و مستحکم
اندازه استاندارد و دقیق
🏭 استانداردهای کیفیت
IEC 60384-16
UL 94V-0
RoHS
CE
💰 مزایای اقتصادی
قیمت مناسب نسبت به کارایی
عمر طولانی
قابلیت اطمینان بالا
مناسب برای تولید انبوه صنعتی
💎 جمع‌بندی نهایی
کاربردهای ایده‌آل:
فیلترهای منابع تغذیه سوئیچینگ
مدارات Snubber برای MOSFET و IGBT
درایورهای موتور و اینورترها
سیستم‌های روشنایی صنعتی
تجهیزات صنعتی با ولتاژ بالا
توصیه فنی:
رعایت نکات ایمنی برای ولتاژ بالا
استفاده از تجهیزات تست مناسب
خرید از برندهای معتبر
در نظر گرفتن شرایط محیطی صنعتی
این خازن با ترکیب ظرفیت بالا، ولتاژ کاری مناسب و پایداری عالی، گزینه‌ای ایده‌آل برای کاربردهای صنعتی و قدرت است.
