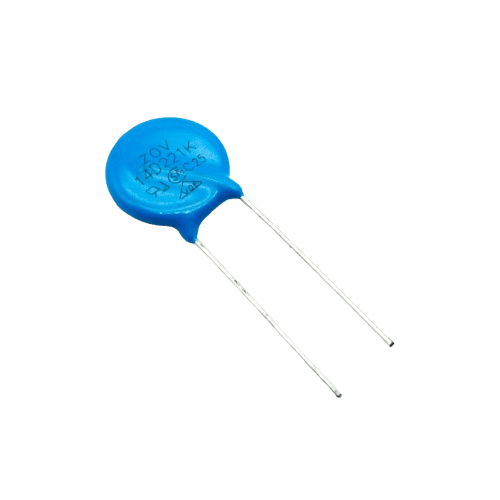

وریستور VDR 14D221 ORGINAL

کاربردهای تخصصی و صنعتی

۱. سیستم‌های ولتاژ پایین صنعتی

• سیستم‌های 120V AC آمریکای شمالی

• تجهیزات 110V AC ژاپن

• سیستم‌های 100V AC برخی کشورها

• منابع تغذیه 24-48V DC با حفاظت اضافی

۲. صنایع خودروسازی

• سیستم‌های 12V اتومبیل (با حاشیه امنیت بالا)

• تجهیزات 24V کامیون و وسایل نقلیه سنگین

• سیستم‌های روشنایی خودرو با LED پرتوان

• ایستگاه‌های شارژ خودروهای الکتریکی سطح ۱

۳. انرژی‌های تجدیدپذیر

• پنل‌های خورشیدی 12-24V

• کنترلرهای شارژ باتری خورشیدی

• سیستم‌های آف‌گرید کوچک

• اینورترهای 12V به 110V

۴. تجهیزات مخابراتی

• سیستم‌های باتری 48V مخابرات

• تجهیزات PoE (Power over Ethernet)

• مبدل‌های DC-DC صنعتی

• تجهیزات UPS کوچک

۵. ماشین‌آلات صنعتی

• کنترلرهای PLC با ورودی 24VDC

• درایورهای سروو موتور کوچک

• سیستم‌های اتوماسیون کارخانه

• تجهیزات اندازه‌گیری صنعتی

 توصیه‌های نهایی طراحی و پیاده‌سازی

موارد استفاده اجباری:

1. سیستم‌های 120V AC صنعتی با بارهای القایی

2. منابع تغذیه سوئیچینگ 100-500W با ورودی 110VAC

3. سیستم‌های باتری 24-48V با اینورتر خروجی

4. تجهیزات مخابراتی با منبع 48VDC

5. سیستم‌های روشنایی صنعتی با درایور LED پرتوان

موارد منع استفاده:

1. سیستم‌های 230V AC اروپا (نامناسب – از 14D391 استفاده شود)

2. تجهیزات پزشکی حیاتی (نیاز به حفاظت اضافی)

3. محیط‌های با رعد و برق بسیار شدید (>50 روز در سال)

4. دمای محیطی پایدار >80°C

5. کاربردهای نظامی/هوافضا بدون تأیید ویژه

نتیجه‌گیری فنی حرفه‌ای:

وریستور VDR 14D221 انتخاب بهینه صنعتی برای سیستم‌های 120V AC با مصرف متوسط تا بالا است. این قطعه تعادل عالی بین ابعاد، عملکرد و هزینه ارائه می‌دهد و پایدارترین گزینه در کلاس خود محسوب می‌شود.

توصیه نهایی طراحی:

1. همیشه در ترکیب با فیوز مناسب (5A Type T) استفاده شود

2. برای بارهای القایی، از Snubber circuit استفاده گردد

3. مانیتورینگ جریان نشتی برای تشخیص پیری زودرس ضروری است

4. تعویض پیشگیرانه پس از 5 سال یا 50 پالس سنگین انجام شود

هشدار حیاتی نهایی:
این قطعه به تنهایی برای حفاظت کامل کافی نیست. سیستم حفاظتی چندلایه شامل GDT (مرحله اول)، MOV (مرحله دوم) و TVS دیود (مرحله سوم) باید طراحی شود. تست‌های دوره‌ای و مستندسازی عملکرد الزامی است.
