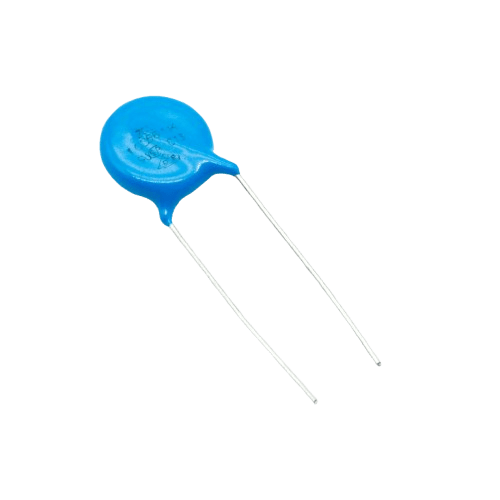

وریستور VDR 10D561 ORGINAL

معرفی جامع

وریستور 10D561 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 10mm است که برای محافظت در برابر ولتاژهای گذرا در کاربردهای الکترونیکی و الکتریکی با فضای محدود و ولتاژ متوسط پایین طراحی شده است. این مدل برای سیستم‌های 230V AC تک‌فاز ایده‌آل است.

 کاربردهای اصلی

• منابع تغذیه سوئیچینگ کوچک تا متوسط (تا 1KW)

• کنترل‌کننده‌های الکترونیکی جمع‌وجور

• مدارات قدرت الکترونیک مصرفی صنعتی

• ماژول‌های اینورتر کوچک

• تجهیزات مخابراتی و شبکه‌ای

• سیستم‌های روشنایی LED تجاری

• دستگاه‌های اندازه‌گیری و ابزار دقیق

• محصولات Embedded و IoT صنعتی

💡 ویژگی‌های کلیدی

✅ سایز فشرده (10mm) با عملکرد مناسب
✅ ولتاژ کاری بهینه برای شبکه‌های 230V AC
✅ جریان پالس کافی برای اکثر کاربردها
✅ قیمت بسیار اقتصادی
✅ نصب آسان روی PCBهای متراکم

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی دقیق:

• قطر: 10.0mm ± 0.5mm

• ضخامت: 6.0mm ± 0.5mm

• فاصله پایه: 7.5mm ± 0.5mm

• قطر سیم: 0.6mm

• نوع پایه: Radial، معمولاً برای نصب عمودی

مشخصات الکتریکی عملیاتی:

• ولتاژ کاری پیوسته: تا 560V AC RMS

• ولتاژ اوج تکراری: تا 710V DC

• حداکثر جریان پالس (یکبار): 2500A (8/20µs)

• جریان پالس تکراری: 1600A (8/20µs)

• انرژی قابل جذب: 70 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 1600A

• زمان پاسخ: 20-25 نانوثانیه

⚠️ محدودیت‌ها و ملاحظات مهم

محدودیت‌های ذاتی:

• انرژی جذب محدود نسبت به مدل‌های بزرگتر

• عدم مناسب بودن برای شبکه 400V AC

• ظرفیت خازنی بالا برای فرکانس‌های RF

• تحمل حرارتی محدود به دلیل سایز کوچک

نکات طراحی حیاتی:

1. استفاده اجباری با فیوز متناسب

2. بررسی دقیق تطابق ولتاژ کاری

3. طراحی PCB با هدایت حرارتی کافی

4. مطالعه اثر ظرفیت خازنی در مدارات High-Speed

5. نصب در محل با تهویه مناسب

 شناسایی و تشخیص اصالت

شاخص‌های اصلی وریستور اورجینال 10D561:

• مارکینگ لیزری دقیق و واضح

• بدنه سرامیکی با پوشش یکنواخت

• رنگ استاندارد (آبی یا مشکی)

• پایه‌های با کیفیت

• ابعاد دقیق

• بسته‌بندی حرفه‌ای

• وجود گواهی کیفیت

🏭 استانداردها و گواهی‌ها

• UL 1449 4th Edition Type 2/3

• IEC 61000-4-5 Level 3/4

• IEC 61643-11 Category C2

• GB/T 18802.1

• RoHS, REACH, CE Compliant

• ISO 9001:2015 Certified

تطبیق با سیستم‌های ولتاژ مختلف

بررسی تطبیق پذیری:

• 120V AC: حاشیه امنیت بالا

• 230V AC: ایده‌آل (560V ≈ 2.43 × 230√2)

• 240V AC: مناسب

• 400V AC: نامناسب و خطرناک

• 480V AC: مطلقاً ممنوع

 پروتکل‌های ایمنی

خطرات:

1. آتش‌سوزی

2. انفجار

3. شکست عایقی

اقدامات کنترلی:

1. بررسی ولتاژ

2. محفظه مناسب

3. فاصله ایمنی

4. فیوز صحیح

5. برچسب‌های هشدار

معیارهای تعویض:

• جریان نشتی > 30µA

• افزایش دمای کاری > 20°C

• آسیب فیزیکی

• پس از 50 پالس کامل

 جمع‌بندی نهایی

نقاط قوت:

1. سایز فشرده

2. ولتاژ مناسب برای 230V

3. قیمت اقتصادی

4. نصب آسان

نقاط ضعف:

1. انرژی جذب محدود

2. عدم مناسب برای 400V

3. ظرفیت خازنی بالا

توصیه‌ها:

• برای 230V AC سیستم‌ها مناسب

• برای فضاهای محدود ایده‌آل

• همیشه با فیوز مناسب استفاده شود

• از استفاده در 400V AC خودداری شود

🎯 راهنمای انتخاب:

انتخاب کنید اگر:

• ✅ سیستم 230V AC دارید

• ✅ فضای PCB محدود است

• ✅ نیاز به محافظت پایه دارید

• ✅ بودجه محدود است

جایگزین کنید اگر:

• ❌ سیستم 400V AC دارید (از 14D681 استفاده کنید)

• ❌ نیاز به انرژی جذب بالا دارید (از 14D561 استفاده کنید)

• ❌ فضای کافی دارید (از سایز بزرگتر استفاده کنید)

وریستور 10D561 یک محافظ اقتصادی و جمع‌وجور برای کاربردهای تک‌فاز با فضای محدود است.

توصیه نهایی: برای کاربردهای مهم، همیشه از MOV با حاشیه امنیت بالاتر استفاده کنید و هرگز در ولتاژهای بالاتر از حد مجاز به کار نبرید.
