ترانزیستور BC548 – NPN عمومی SMD
معرفی جامع
ترانزیستور BC548 در پکیج SMD یک ترانزیستور NPN سیلیکونی با کاربرد عمومی است که برای مدارات فشرده و مدرن طراحی شده است. این ترانزیستور مشابه نسخه DIP اما در پکیج سطحی ارائه میشود.
کاربردهای اصلی در مدارات SMD
تقویتکنندههای سیگنال کوچک در مدارات فشرده
مرحله اولیه پیشتقویتکنندههای صوتی
سوئیچینگ بارهای با توان پایین
درایور LED در بردهای فشرده
مدارات نوسانساز (Oscillator)
مدارات کنترل و منطق دیجیتال
کاربردهای RF و فرکانس بالا
پروژههای الکترونیکی مدرن
💡 ویژگیهای منحصر به فرد نسخه SMD
✅ ابعاد بسیار کوچک و مناسب برای مدارات فشرده
✅ قابلیت مونتاژ ماشینی برای تولید انبوه
✅ کارایی مشابه نسخه DIP
✅ پاسخ فرکانسی عالی
✅ نویز کم برای کاربردهای حساس
✅ قیمت اقتصادی در تولید انبوه
نکات مهم در استفاده از نسخه SMD
محدودیتهای الکتریکی:
حداکثر ولتاژ کلکتور-امیتر: 30V
حداکثر جریان کلکتور: 100mA
حداکثر توان: 500mW (با در نظر گرفتن تخلیه حرارتی)
ملاحظات مونتاژ:
استفاده از هیتر هوای گرم برای مونتاژ دستی
رعایت پروفیل دمایی در ریفلو
استفاده از خمیر قلع با کیفیت
بررسی اتصالات پس از مونتاژ
🔄 جایگزینهای مشابه SMD
BC847 (SOT-23 – معادل مستقیم)
2N3904 (SOT-23 – MMBT3904)
BC847B (سازگار پینبهپین)
MMBT5484 (نسخه SMD اختصاصی)
BC858 (PNP مکمل)
تشخیص ترانزیستور اصل SMD
ویژگیهای قطعه اصلی:

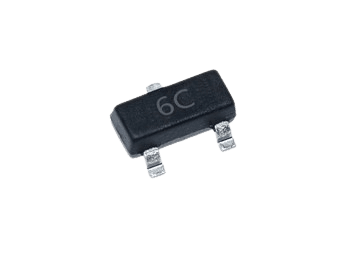

مارکینگ لیزری واضح و خوانا “6A”, “6B”, “6C”
پکیج SOT-23 استاندارد
پایههای قلعاندود شده و یکنواخت
بدنه پلاستیکی با کیفیت و بدون ترک
علائم قطعه تقلبی:
مارکینگ محو یا ناخوانا
پایههای ناهموار یا اکسید شده
ابعاد غیراستاندارد
عملکرد ناپایدار در فرکانسهای بالا
💡 نکات طراحی PCB برای BC548 SMD
پد طراحی (SOT-23):
اندازه پد: 1.0mm × 1.5mm
فاصله بین پدها: 0.95mm
مسیرهای مسی عریض برای پایه کلکتور
ملاحظات layout:
قرار دادن خازن بایپس نزدیک به ترانزیستور
در نظر گرفتن مسیرهای تخلیه حرارتی
جداسازی سیگنالهای حساس از منابع نویز
استانداردهای بستهبندی
بستهبندی رایج:
نوار و ریل (Tape & Reel)
سایز ریل: 7 اینچی یا 13 اینچی
تعداد در ریل: 3000 عدد
اطلاعات مارکینگ:
کد: 6A (BC548A), 6B (BC548B), 6C (BC548C)
سازندگان مختلف ممکن است کدهای متفاوت استفاده کنند
جمعبندی نهایی
ترانزیستور BC548 SMD انتخاب ایدهآلی برای:
مزایای کلیدی:
ابعاد بسیار کوچک و مناسب برای مدارات فشرده
کارایی مشابه نسخه DIP
قابلیت استفاده در تولید انبوه
قیمت اقتصادی در حجم بالا
کاربردهای توصیه شده:
✅ محصولات الکترونیکی مصرفی
✅ دستگاههای قابل حمل (Portable)
✅ مدارات RF و فرکانس بالا
✅ پروژههای با محدودیت فضا
توصیههای نهایی:
برای کاربردهای حساس از گرید BC548C استفاده کنید
از هیتر مناسب برای مونتاژ و دمونتاژ استفاده کنید
قبل از استفاده در مدار حساس، قطعات را تست کنید
از خرید قطعات با قیمت غیرمنطقی پایین خودداری کنید
