167.400تومان
ضمانت اصالت کالا
بازگشت وجه در صورت معیوب بودن
ارسال سریع و اکسپرس
امکان پرداخت درب محل

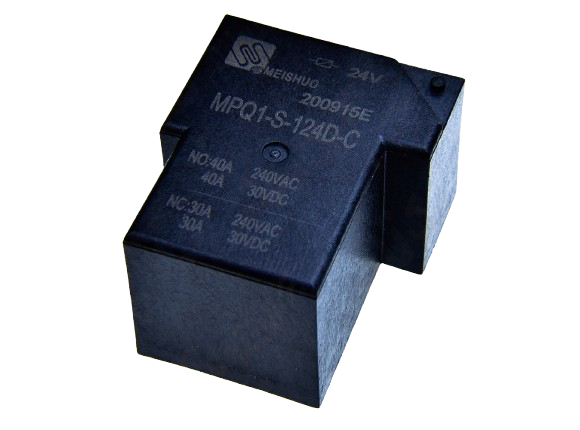

رله RELAY 24V 5PIN T 30A یک رله قدرت صنعتی و خودرویی است که برای تحریک با ولتاژ 24 ولت DC طراحی شده و میتواند جریانهایی تا 30 آمپر را تحمل کند. این رله برای تجهیزات صنعتی، برق ماشینآلات سنگین، کنترل موتور، پمپ و سایر تجهیزات با مصرف بالا مناسب است.
چینش پایهها (مطابق استاندارد رله 5 پایه خودرویی)
[87a]
|
[85]–[ ]–[86]
|
[30]
|
[87]
ولتاژ تحریک دقیق: استفاده از ولتاژ دقیق 24 ولت برای فعالسازی بوبین الزامی است. در ولتاژ کمتر، رله عمل نمیکند.
جریان بالا = سیم ضخیم: برای جریانهای نزدیک به 30 آمپر از سیمهای با سطح مقطع حداقل 2.5 یا 4 میلیمتر مربع استفاده شود.
سوکت رله مناسب: پیشنهاد میشود از سوکت رله 5 پایه خودرو یا صنعتی برای نصب آسان و ایمن استفاده شود.
دیود هرزگرد: در مدارات میکروکنترلری، از دیود هرزگرد (مانند 1N4007) بین پایههای بوبین برای حفاظت از مدار استفاده شود.
تهویه: در استفادههای طولانی یا توان بالا، تهویه مناسب برای رله ضروری است.
ماشینآلات صنعتی 24 ولت
سیستم برق خودروهای سنگین (کامیون، اتوبوس، ماشینآلات راهسازی)
قطع و وصل تجهیزات پرمصرف با رله
سیستمهای هشدار یا روشنایی صنعتی
مدارهای قدرت در پروژههای کنترلی
| Feature | Specification |
|---|---|
| پکیج (Package) | RELAY |
| تعداد در بسته | 25 |
| بستهبندی (Packing) | BOX |
| ولتاژ تحریک (Coil) | 24 ولت DC |
| تعداد پایهها | 5 عدد |
| نوع رله | SPST یا SPDT سادهشده |
| حداکثر جریان سوییچینگ | 30 آمپر (برای NO)، 20 آمپر (برای NC) |
| جنس بدنه | پلاستیک مقاوم در برابر حرارت |
| پایهها | 85، 86 (بوبین) / 30 (ورودی مشترک) / 87 (NO) / 87a (NC) |
| کاربردها | ماشینآلات صنعتی 24V، خودروهای سنگین، کنترل فن، لامپهای صنعتی، باتریهای پشتیبان، UPS |
| GPS ANTENNA EXTERNAL | مناسب ترین قیمت در بازار ایران |
|---|
